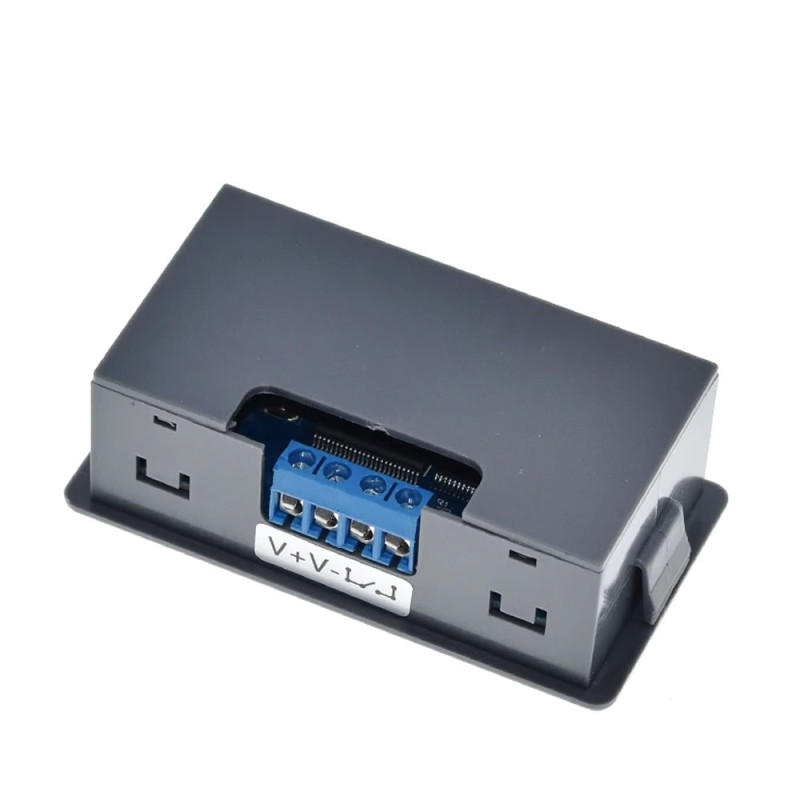

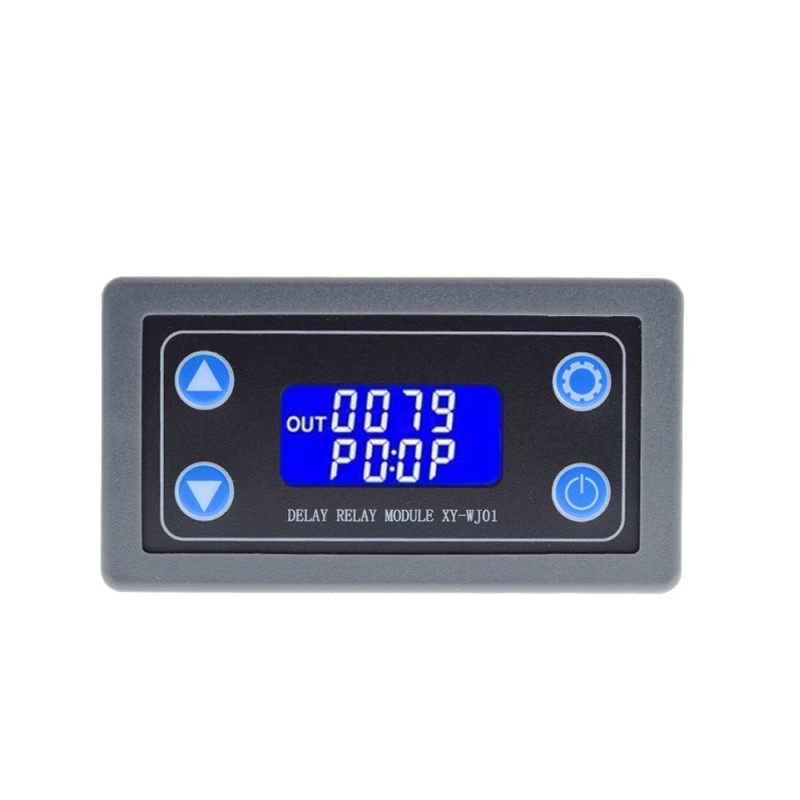

XY-WJ01 DC12V LED Dijital Zamanlayıcı Röle Modül

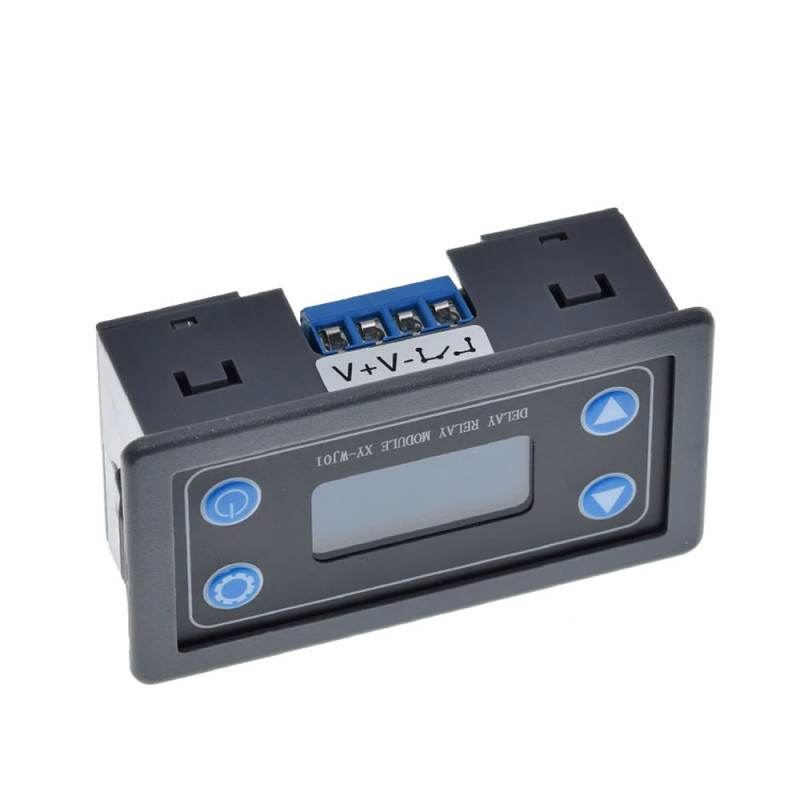

XY-WJ01 Zamanlayıcı Röle Modül

DC 30V 6A Anahtar 0.01sn / 9999dk Panel Tip Kutu Otomasyon Motor Kontrol Güvenlik Akıllı Ev

     XY-WJ01, geniş bir uygulama yelpazesine sahip, yüksek hassasiyetli bir zamanlayıcı röle modülüdür. Hem profesyonel hem de hobi projelerinde zamanlama kontrolü gerektiren sistemler için ideal bir çözümdür. Kullanımı kolay arayüzü ve çoklu çalışma modları ile çeşitli elektronik kontrol projelerinde güvenilir bir çözüm sunar.

Öne çıkan özellikler:

•     Geniş Zamanlama Aralığı: 0.1 saniyeden 999 dakikaya kadar ayarlanabilir.
•     Çoklu Çalışma Modları: Çalıştırma (delay ON), durdurma (delay OFF), döngü (cycle) ve tetikleme gibi farklı zamanlama işlevlerini destekler.
•     Dijital Ekran: Kullanıcı dostu 4 haneli LED ekran ile zaman ayarı ve mod seçimi kolayca yapılabilir.
•     Kolay Kullanım: Tek butonlu kontrol ve anlaşılır menü yapısı.
•     Yüksek Dayanıklılık: 10A'e kadar akım taşıma kapasitesine sahip röle ile dayanıklı ve güvenilir performans.
•     Düşük Güç Tüketimi: Enerji tasarruflu tasarımı ile uzun süreli kullanım.
•     Geniş Çalışma Gerilimi: 6-30V DC aralığında çalışabilir.

Özellikler

• Çalışma voltajı: DC 6V  / 30V

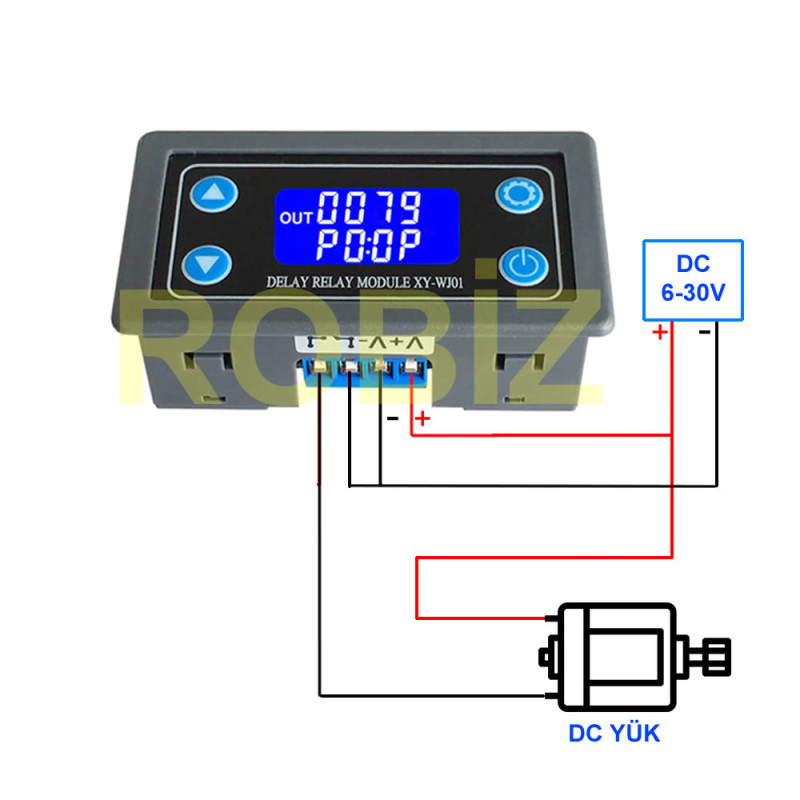

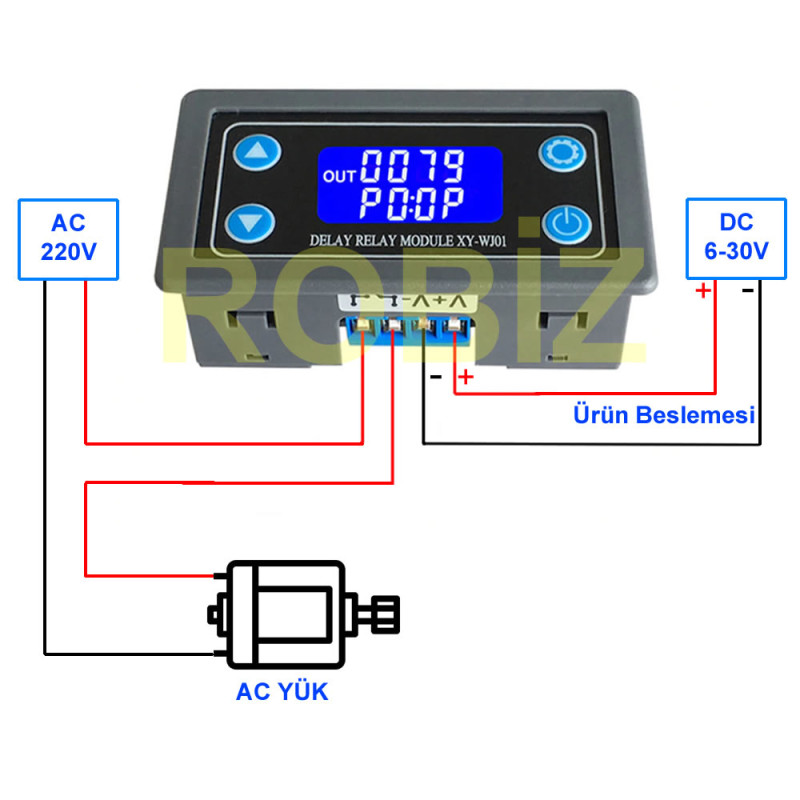

• Maksimum çıkış yükü: DC 30V 6A  /  AC 220V 5A.
• Maksimum güç: 1000W
• 2 Satır büyük lcd ekran, rahat okuma
• Zamanlama aralığı: 0.01 sn ~ 9999 dk
• Uart haberleşme portu ( Kutu içerisinde ): 9600,8,1
• Uart üzerinde ayar ve parametre değişimi yapabilme.
• Tetik bağlantı soketi ( Kutu içerisinde )
• Tetik sinyalleri opto izolatör korumalıdır.
• Tetik sinyal: Yüksek seviye (3.0V ~ 24.0V), Düşük seviye (0.0V ~ 0.2V)
• Acil durum durdurma düğmesi
• OP / CL / LOP parametreleri ayrı ayrı değiştirilebilir,
• Çalışma sıcaklığı:  -40C  /   85C
• Panel tip kutu

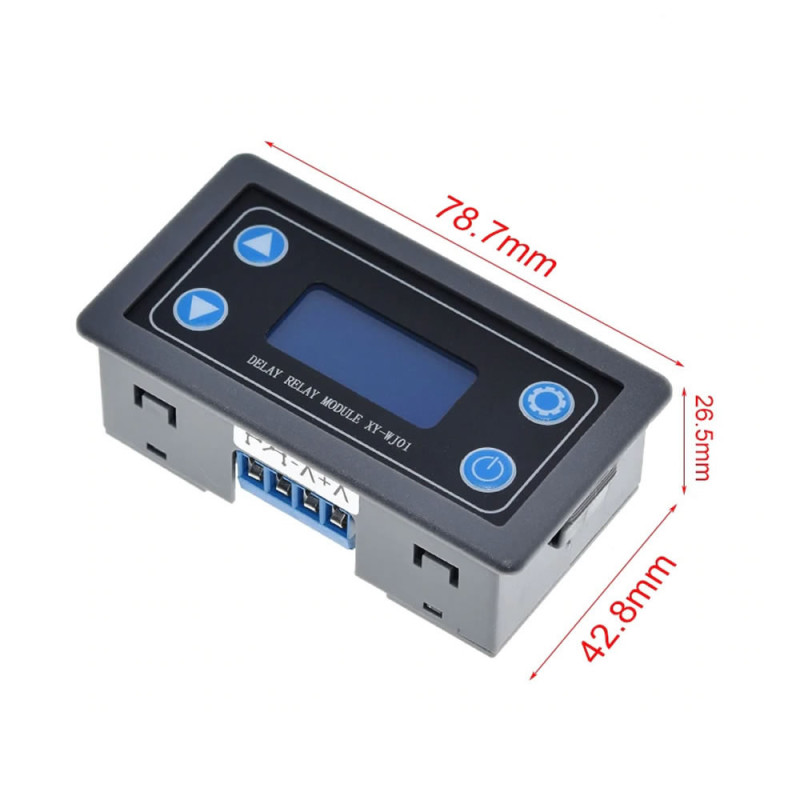

• Boyutlar: 42.8mm x 78.7mm x 26.5mm
• Ağırlık: 45gr

Paket içeriği:

•     1 Adet XY-WJ01 Modül

Parametre Açıklaması:

• OP Röle aktif süresi
• CL Röle kapalı süresi
• LOP  Tekrar sayısı

Çalışma modu giriş (P1 ~ P7)

• P0: Tetikleme sinyali sonrasında Op süresi kadar röle aktif olur. Süre sonunda çıkış kapatılır. OP time içerisinde tetik tekrar gelmesi programı tekrar başlatmaz. Program sonlandıktan sonra yeni tetikte program tekrar başlar.
• P1: Tetikleme sinyali sonrasında Op süresi kadar röle aktif olur. Süre sonunda çıkış kapatılır. OP time içerisinde tetik tekrar gelmesi programı tekrar başlatır. Program sonlandıktan sonra yeni tetikte program tekrar başlar.
• P2: Tetikleme sinyali sonrasında Op süresi kadar röle aktif olur. Op time içerisinde tetik gelirse süre sıfırlanır röle kapanır beklemeye geçer.
• P3: Tetikleme sinyali sonrasında CL süresi kadar röle kapalı kalır. Daha sonra röle iletime geçer.
• P4: Tetikleme sinyali sonrasında Op süresi kadar röle aktif olur. Daha sonra CL süresi kadar çıkışa kapatılır. Bu işlemi LOP sayısı kadar tekrarlar. Tetikleme sonrasında program çalışırken, tetik tekrar gelmesi programı durdurur çıkış kapanır. Program sonlandıktan sonra yeni tetikte program tekrar başlar.
• P5: Tetikleme sinyali sonrasında Cl süresi kadar bekler. Daha sonra Op süresi kadar röle aktif olur. Bu işlemi LOP sayısı kadar tekrarlar. Tüm döngüler bittikten sonra röle aktif olarak bekler.
• P6: Op süresi kadar röle aktif olur. Daha sonra CL süresi kadar çıkışa kapatılır. Bu işlemi LOP sayısı kadar tekrarlar. Tüm döngüler bittikten sonra röle kapalı olarak bekler.
• P8: Sinyal tutma fonksiyonu: Zaman yoktur. Sinyal geldiğinde OP time kadar röle açık kalır. Ssonrasında röle kapanır. Yeni sinyal ile Op time tekrar başlar.
• P9: Sinyal tutma fonksiyonu: Zaman yoktur röle kapalıdır. Sinyal geldikten sonra CL time kadar bekler sonra röle aktif olur. Çalışma yada süre sonrasında yeni tetik sinyali programı tekrar başlatır.

Zamanlama aralığı nasıl seçilir:

• OP/CL parametre değiştirme arayüzünde, zamanlama aralığını seçmek için kısa bir süre duraklat düğmesine basın.
• XXXXZamanlama aralığı: 1sec ~ 9999sec
• XX X.XZamanlama aralığı: 0.1sec ~ 999.9sec
• XX.XXZamanlama aralığı: 0.01sec ~ 99.99sec
• X.X.X.XZamanlama aralığı: 1 dak ~ 999.9 dak
• Örneğin, isterseniz setOP3.2 saniyeye kadar ondalık noktayı on basamağa taşıyın. LCD ekran 003.2
• Parametre açıklaması: OPZamanında, CLZaman kapalı, LOPÇevrim süreleri (1 - 9999 kez, "----" sonsuz sayıda döngüyü temsil eder)

Parametre ayarları:

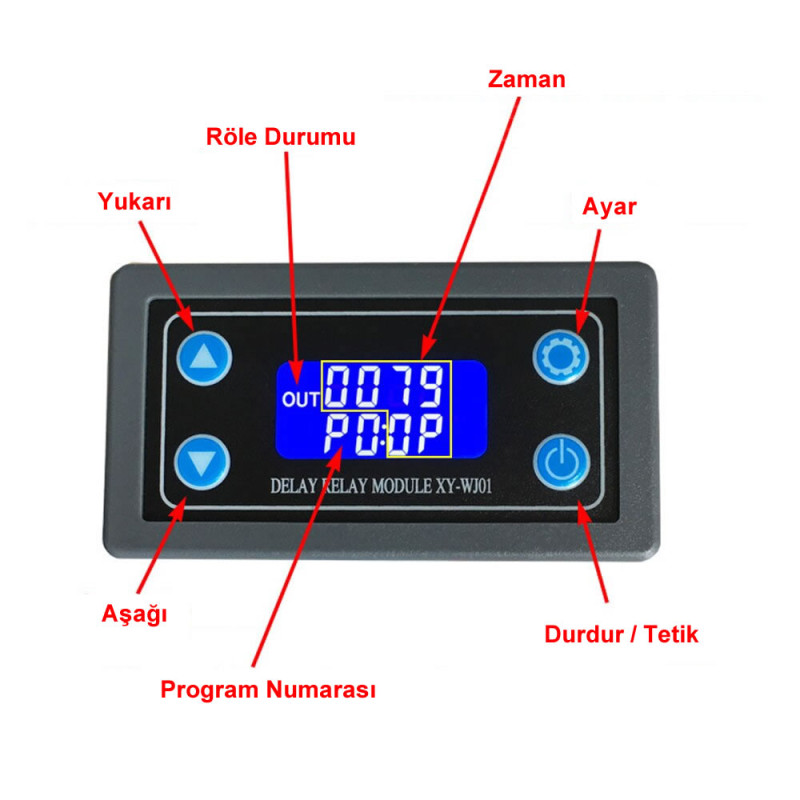

A) Ayar arayüzüne girmek için SET tuşuna basın ve basılı tutun;
B) Önce çalışma modunu ayarlayın, çalışma modu hatırlatıcıyı yanıp söner, yukarı/aşağı tuşlarına basarak çalışma modunu ayarlayın;
C) Çalışma modunu seçmek ve sistem parametre ayarlarını girmek için ayar düğmesine kısa basın.
D) Sistem parametre ayar arayüzünde, değiştirilecek sistem parametrelerini değiştirmek için SET tuşuna basın ve değiştirmek için yukarı/aşağı tuşuna basın/uzun basın. (Not: P0 ~ P3/ P8/P9 modunda kısa basın seti geçersiz);
E) OP/CL parametre modifikasyon arayüzünde, zamanlayıcı ünitesini değiştirmek için kısa basın durağı (1s/0.1s/0.01s/1 dak);
F) Tüm parametreler ayarlandıktan sonra, el serbest bırakmak için set düğmesine 2 saniyeden fazla basın ve basılı tutun, parametre ayarlarını kaydedin ve ayar arayüzünden çıkın.

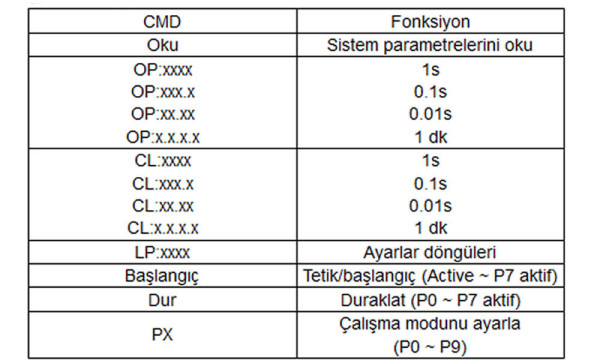

1.Uzaktan veri yükleme ve parametre ayar fonksiyonları:
