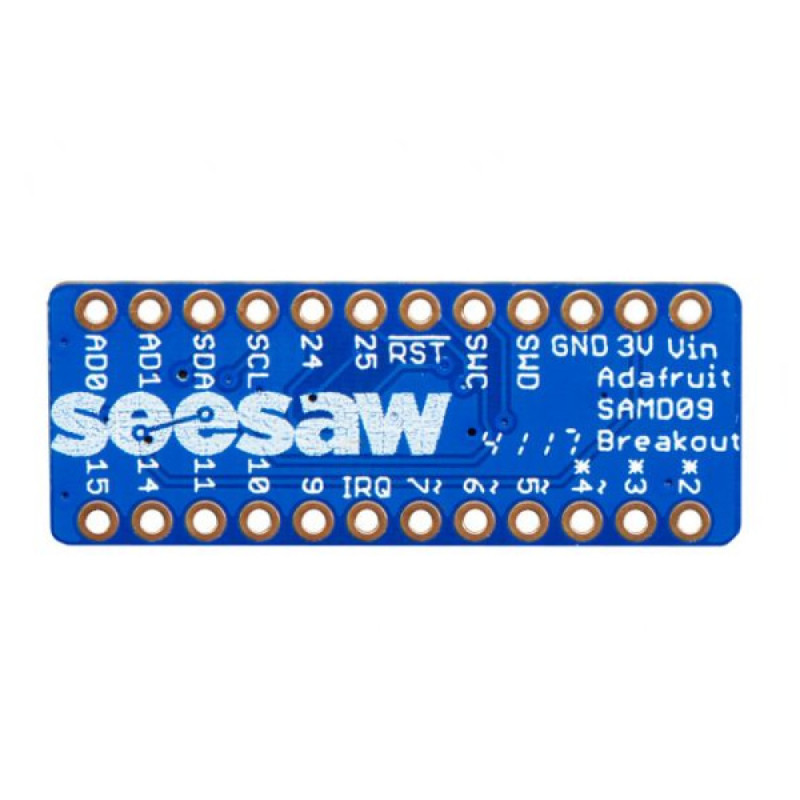

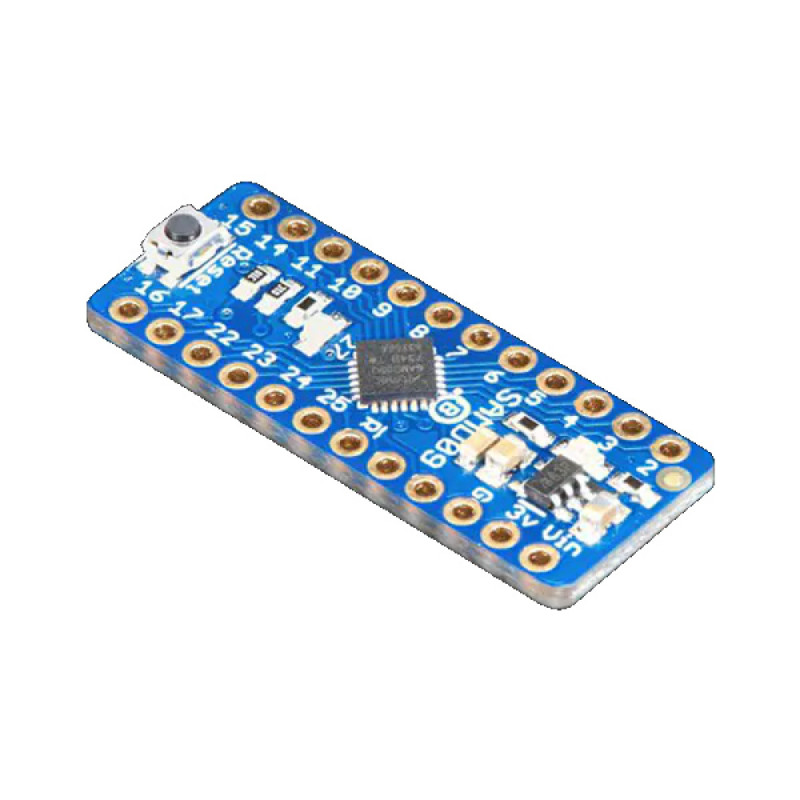

Adafruit ATSAMD09 Breakout

Adafruit ATSAMD09 Breakout Board with Seesaw

ATSAMD09D14 SAM D ARM® Cortex®-M0+ MCU 32-Bit Embedded Evaluation Board

AÇIKLAMA

     Seesaw'lu Adafruit ATSAMD09 Breakout Kartı, neredeyse evrensel bir dönüştürücü çerçevesidir ve seesaw yeteneklerinin geliştirilmesi için harikadır. Bu breakout kart, kullanıcının herhangi bir I2C özellikli mikrodenetleyiciye veya mikrobilgisayara donanım desteği eklemesine veya ekleyip genişletmesine olanak tanır. ATSAMD09 breakout kartı, ekstra harcama gerektirmeden I2C GPIO genişleticiler, ADC'ler ve PWM sürücüleri dahil geniş bir yelpazede yetenek sunacak şekilde yapılandırılabilir. Bu breakout kart, 3 x 12-bit ADC girişi, 3 x 8-bit PWM çıkışı ve seçilebilir pull-up veya pulldown'a sahip 7 x GPIO içerir. ATSAMD09 breakout kartı ayrıca 1 x NeoPixel çıkışı, 64bayt NVM belleğe sahip 1 x EEPROM ve 2 x I2C adres seçim pini sunar.

     Adafruit seesaw, herhangi bir I2C özellikli mikrodenetleyiciye veya mikrobilgisayara donanım desteği eklemenize ve genişletmenize olanak tanıyan neredeyse evrensel bir dönüştürücü çerçevesidir. Ayrı ayrı I2C GPIO genişleticiler, ADC'ler, PWM sürücüleri vb. almak yerine, seesaw geniş bir yelpazede yetenek sunacak şekilde yapılandırılabilir.

TEKNİK ÖZELLİKLER

• Microchip'in ATSAMD09 ARM®-Cortex®-M0+ MCU'su tarafından çalıştırılır
• Neredeyse evrensel dönüştürücü çerçevesi
• Herhangi bir I2C özellikli mikrodenetleyiciye veya mikrobilgisayara donanım desteği ekler ve genişletir
• I2C GPIO genişleticiler, ADC'ler ve PWM sürücüleri vb
• Seesaw yeteneklerinin geliştirilmesi için harika
• Raspberry Pi veya ESP8266'ya daha fazla donanım desteği vermek için olduğu gibi kullanılabilir
• Kompakt ve ekonomik
• 3 x 12-bit ADC girişi
• 3 x 8-bit PWM çıkışı
• Seçilebilir pull-up veya pulldown'a sahip 7 x GPIO
• 1 x NeoPixel çıkışı (63 piksele kadar)
• 64 bayt NVM belleğe sahip 1 x EEPROM (küçük erişim jetonları veya MAC adresleri saklamak için pratik)
• Aksesuarların herhangi biri tarafından tetiklenebilen 1 x Kesme çıkışı
• 2 x I2C adres seçim pini
• 1 x Aktivite LED'i

     Ancak ATSAMD09D14'ün firmware'ine sığdığı sürece, her çevre biriminden daha fazla veya daha az olacak şekilde çipi yeniden programlayabilir ve yeniden yapılandırabilirsiniz! Örneğin, bir UART dönüştürücü de vardır ancak varsayılan firmware'e dahil değildir.

     ATSAMD09 breakout, seesaw yeteneklerinin geliştirilmesi için harikadır (kendi tasarım çalışmalarımızda kurum içinde kullanıyoruz) veya Raspberry Pi ya da ESP8266'nıza daha fazla donanım desteği vermek için olduğu gibi kullanabilirsiniz! Her breakout, monte edilmiş ve test edilmiş kart ile birlikte bazı header şeritleriyle gelir.

     Lütfen dikkat: Kartlar bir bootloader ile gelmez. Seesaw üzerinde geliştirme yapmak isterseniz (örn. konfigürasyonu değiştirmek), bir J-Link edinmeniz gerekecek ve bir SWD adaptör breakout öneririz. Şu anda projemiz Atmel Studio içindir ancak muhtemelen arm gcc ve bir Makefile ile de çalıştırabilirsiniz. Seesaw'ın özel derlemeleri için herhangi bir destek sağlamıyoruz - bunun Maker topluluğu için havalı ve yararlı olduğunu düşünüyoruz!

     Seesaw'ın nasıl kullanılacağına dair dokümantasyon, Arduino/CircuitPython/Raspberry Pi Python kütüphaneleri, şemalar ve daha fazlası dahil ayrıntılar için Adafruit seesaw kılavuzuna göz atın

TEKNİK DETAYLAR

• 0x49 I2C adresini kullanır - 0x4A, 0x4B veya 0x4C olarak değiştirilebilir
• Lütfen dikkat - mevcut gönderilen seesaw firmware'inde yalnızca 63 NeoPixel'e kadar destekleyebilen bir hata bulunmaktadır
• Ürün Boyutları: 32.0mm x 12.0mm x 3.5mm / 1.3" x 0.5" x 0.1"
• Ürün Ağırlığı: 1.6g / 0.1oz

Paket içeriği :

•     1 Adet Adafruit ATSAMD09 Breakout Geliştirme Kartı.
•     2  Adet 16 pin Erkek Pin Header
