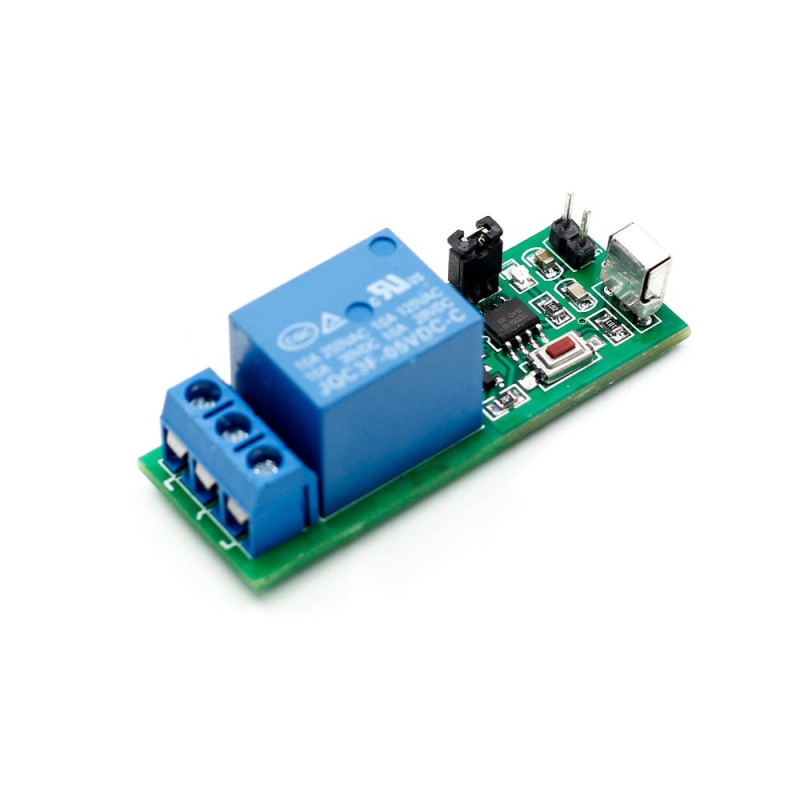

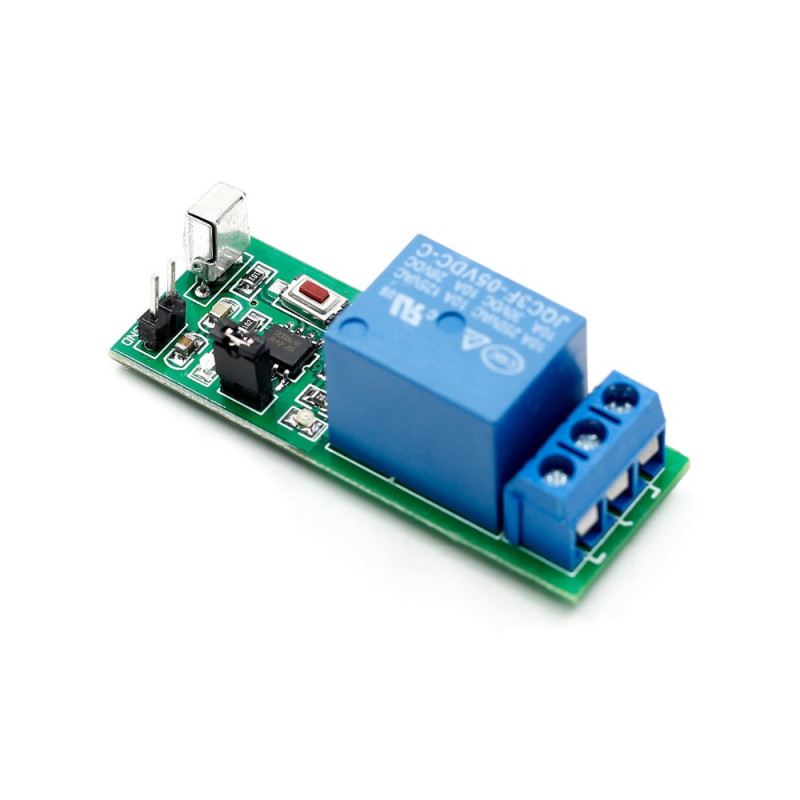

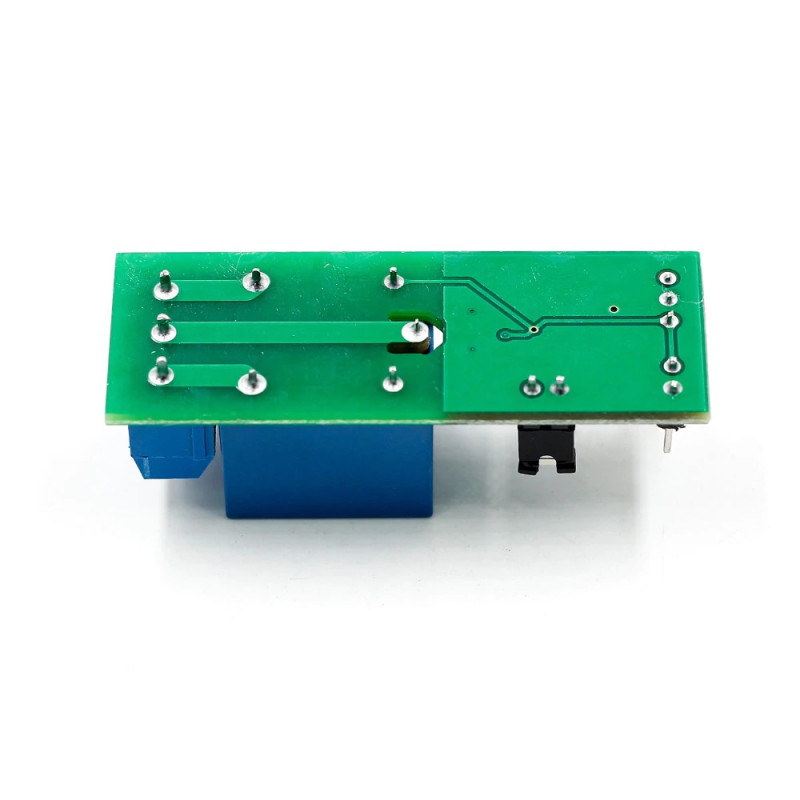

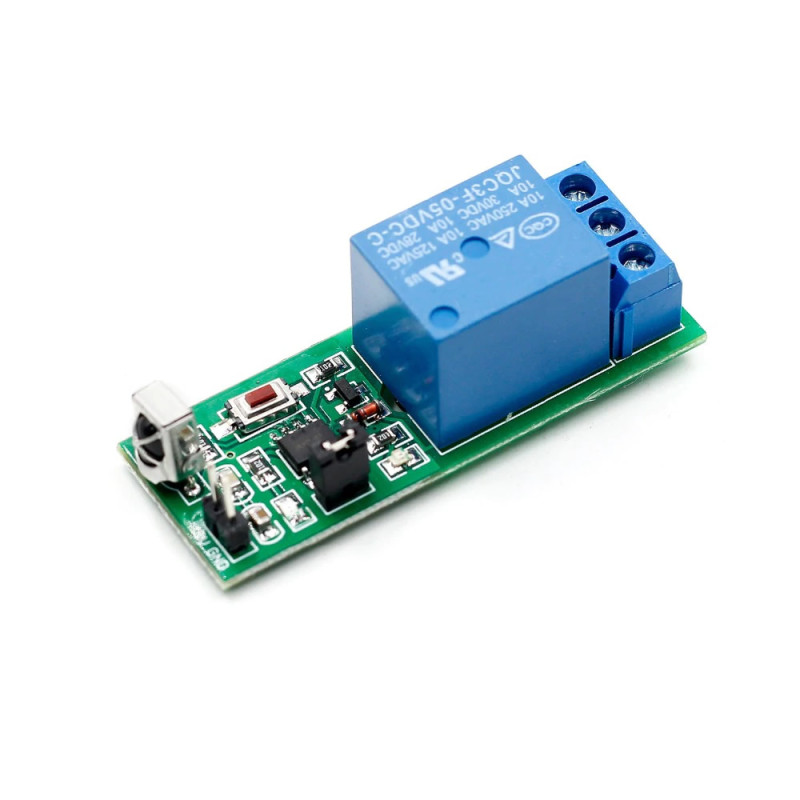

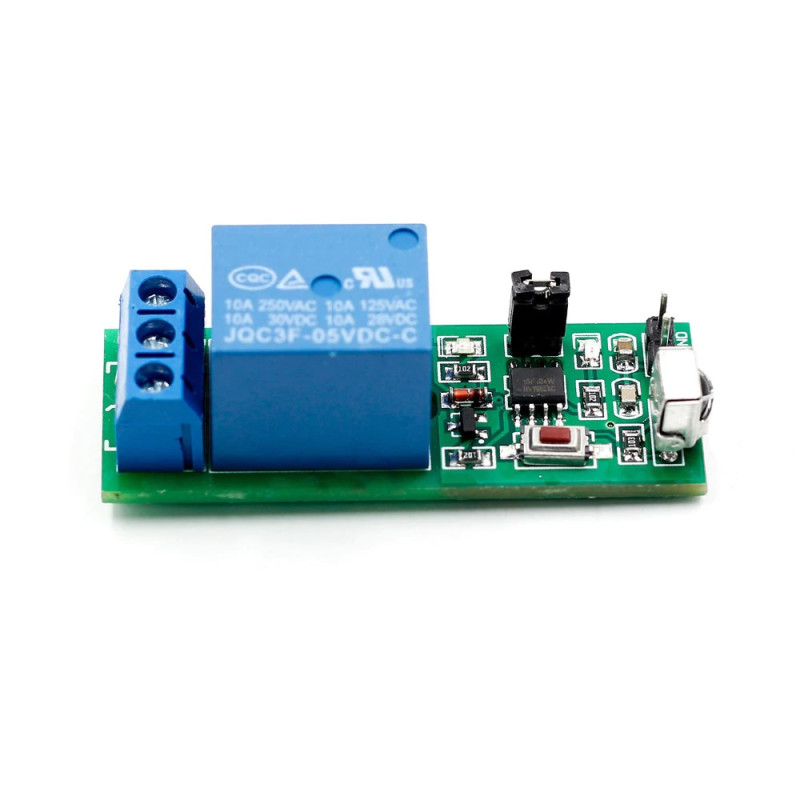

1 Kanal IR Kumandalı 5V Röle Modül

1 Kanal İnfrared (Kızılötesi) Kumanda Kontrollü 5V Röle Modül

     Röle modülü 5V besleme ile çalışır besleme bağladığınızda çalıştığını gösteren bir led aktif olacaktır. Üzerindeki röle sayesinde AC 220V yada DC 30V anahtarlaması yapabilirsiniz. Ir kumandası ile 8 metreye mesafeye kadar kontrol işlemini gereçekleştirebilirsiniz.

     Kart üzerinde 1 adet jumper bulunmaktadır. Jumperın durumuna bağlı olarak, röle kartı 2 farklı modda çalışır. Jumper kısa devre ise kumandadan gelen sinyal ile röle açılır. Kumanda tuşuna basılma bırakıldığında röle kapanır. Tuşa basıldığı süre boyunca röle çalışmaktadır. Kart 2. çalışma moduna jumper yerinden çıkarıldığında geçer. Jumper takılı değilken, kumandaya 1. basılmada röle aktif olur. 2. basılmada röle kapanır.

     Röle kartı 38khz lik farklı kumandaları öğrenebilme yeteneğine sahiptir. Elinizde 38khz farklı kumandalar var ise kumandanızı tanıtıp, rölenin kontrolünü kendi kumandanız üzerinden gerçekleştirebiirsiniz. Röle kartı üzerinde 1 adet buton bulunmaktadır. Bu butonu 5 saniye basılı tutarsanız, kart üzerindeki led yanıp sönmeye başlar. Bu kartın öğrenme moduna geçtiğini gösterir. Led yanıp sönerken öğretilecke kumandanın istediğiniz tuşuna basınız. Bu işlem başarılı olursa led yanıp sönmeyi bırakır ve ilgili kumandanın bastığınız tuşundan kontrol edilmeye başlar.



Özellikler:

•     1 Kanal infrared ( kızılötesi) kumanda kontrollü röle modül
•     5V Besleme girişi
•     Röle 100mA akım çeker. (0.1A)
•     1 Adet güç ledi
•     1 Adet röle durum ledi.

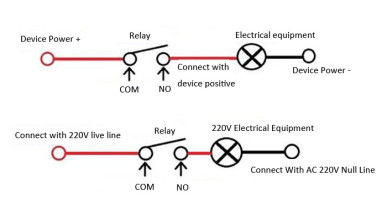

•     DC 30V 10A AC250V 10A röle anahtarlama gücü,
•     8 metreye kadar kontrol mesafesi

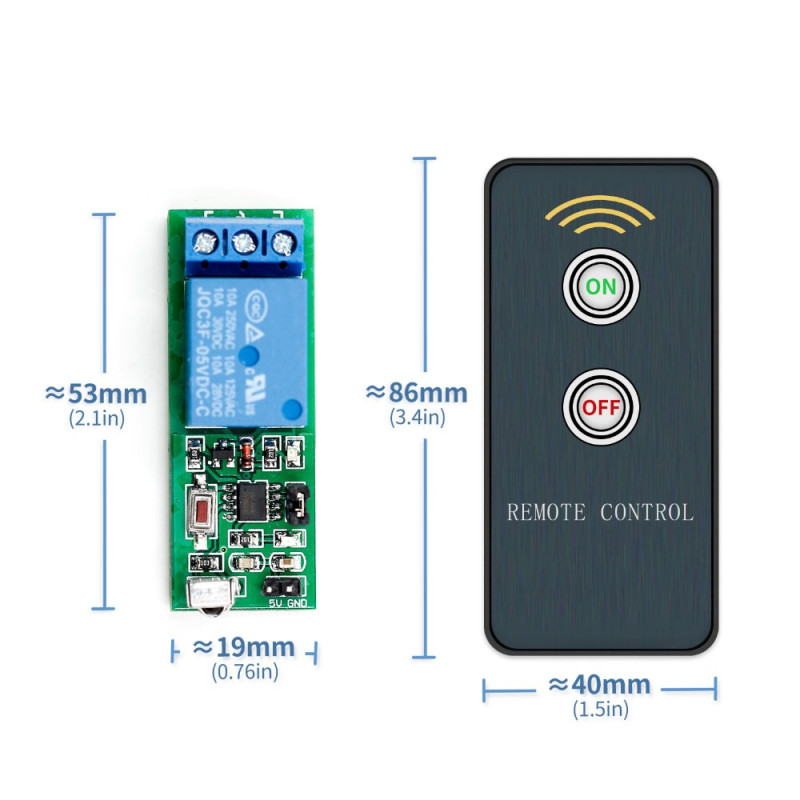

•     Röle Kartı Ölçü: 53 mm X 19 mm X  18 mm

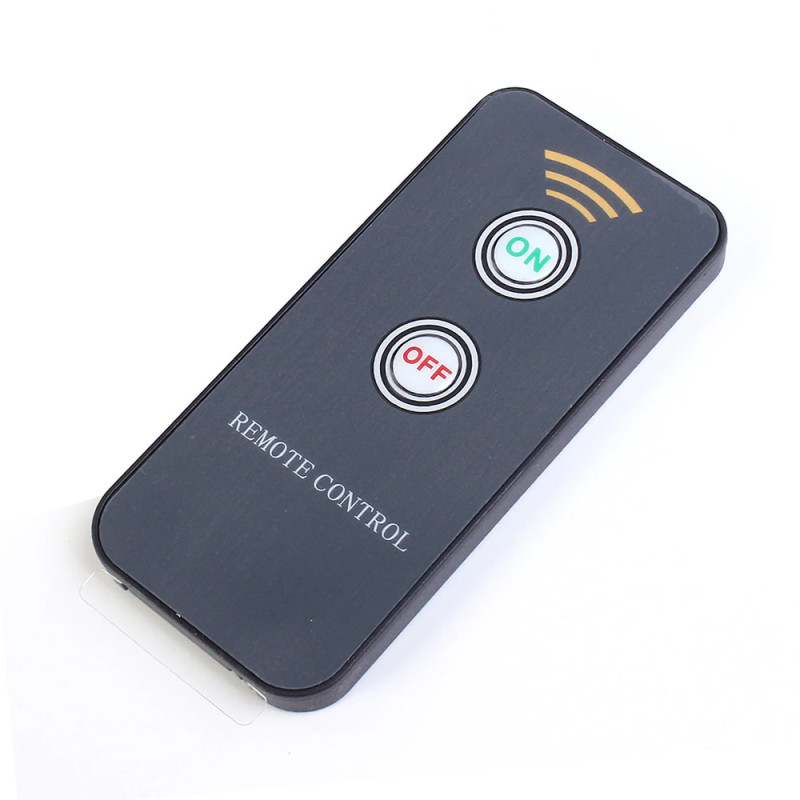

•     Kumanda Ölçü: 86 mm X 40 mm X  7 mm


Remote learning operation method has two kinds:


• Hold the S1 button more than 5 seconds, light LED1 lights, said into the learning state, then loosen the button S1, then press the remote control button, indicator light as long as scintillation, says study has successfully!
• Alignment with the remote control module of infrared receiving head, long press any key to 10 seconds, light LED1 lights, said into the learning state, then press the remote control button, indicator light as long as scintillation, says study has successfully! (cancel the learning status can click the S1 button when LED1 long bright, or wait 30 seconds will automatically quit learning!)
• Theory of distance is 8 to 12 meters, but depends on the surrounding environment factors in actual applications and intermediate blocking (such as the diaphragm. Glass or other materials blocking), receiving head adopts HX1838T (T version of the quality is very good, not generally receive head) used in the experiment, can receive 38 k any remote control frequency coded data!
•  Learning infrared remote control switch, as the name implies, can let the single chip microcomputer to remember a button on the remote control key data, and let it control relay switch, through the study of again, can modify the keys of the stored data, for example, the use the "8" button on the remote control to you to learn, can use the "8" to do after successful control keys, data is not lost when power supply drop, if you want to use button "9" as a control, it needs to make changes to a microcontroller learning is, don't understand please look at the video above results!

Note: Most of the remote control of home appliance can be learn to identify, but air conditioning remote control, the 38 KHZ is remote control can't be learned!

Paket içeriği :

•    1 Adet 5V Röle Modül
•    1 Adet Kumanda
