NUCLEO-L476RG

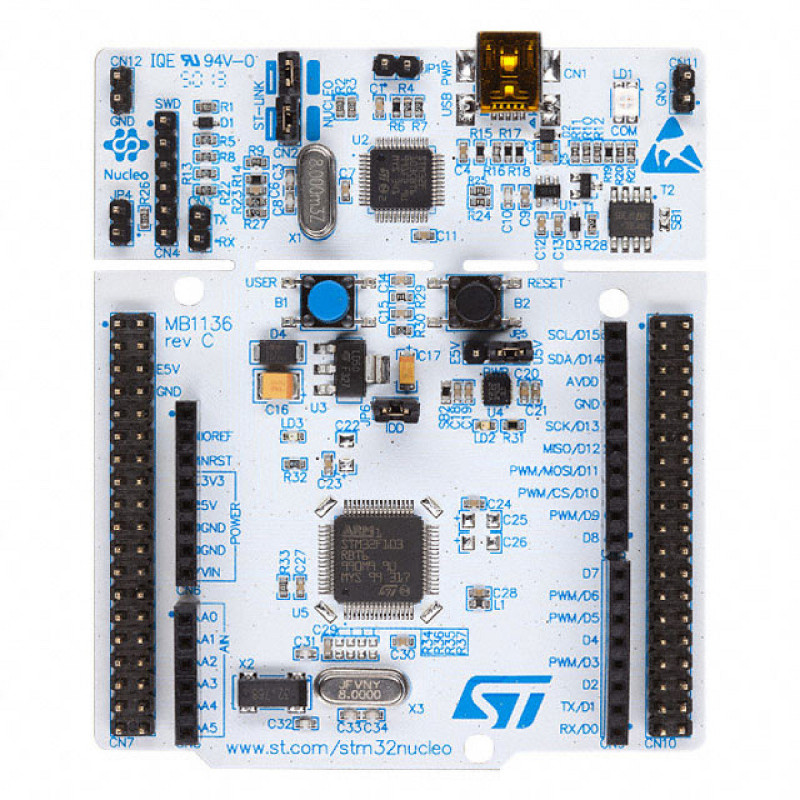

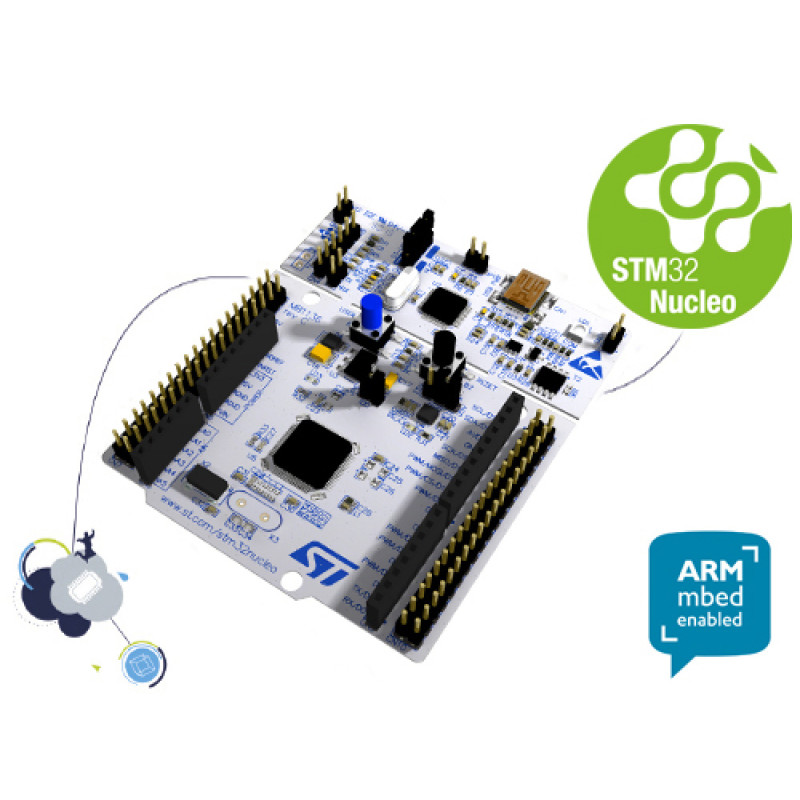

ST NUCLEO-L476RG

STM32 Nucleo-64 Geliştirme Kartı, STM32L476RG MCU ile Arduino ve ST Morpho Bağlantısını Destekler

     STM32 Nucleo kartı, kullanıcıların performans, güç tüketimi ve özelliklerin çeşitli kombinasyonları arasından seçim yaparak herhangi bir STM32 mikrodenetleyici ailesiyle yeni fikirler denemesi ve prototip oluşturması için uygun fiyatlı ve esnek bir yol sunar. Arduino™ bağlantı desteği ve ST Morpho headerları, STM32 Nucleo açık geliştirme platformunun işlevselliğini geniş bir özel shield yelpazesiyle genişletmeyi kolaylaştırır. STM32 Nucleo kartı, ST-LINK/V2-1 hata ayıklayıcı ve programlayıcıyı entegre ettiğinden ayrı bir probaya ihtiyaç duymaz. STM32 Nucleo kartı, çeşitli paketlenmiş yazılım örnekleriyle birlikte kapsamlı STM32 yazılım HAL kütüphanesiyle gelir ve ayrıca mbed çevrimiçi kaynaklarına doğrudan erişim sağlar.

Temel Özellikler

•     LQFP64 paketli STM32 mikrodenetleyici
•     İki tür genişletme kaynağı
•     Arduino Uno Revizyon 3 bağlantısı
•     Tüm STM32 I/O’larına tam erişim için STMicroelectronics Morpho genişletme pin headerları
•     mbed destekli (http://mbed.org)
•     SWD konnektörlü kart üzeri ST-LINK/V2-1 hata ayıklayıcı/programlayıcı
•     kiti bağımsız bir ST-LINK/V2-1 olarak kullanmak için seçim modu anahtarı
•     Esnek kart güç kaynağı
•     USB VBUS veya harici kaynak(3.3V, 5V, 7-12V)
•     Güç yönetimi erişim noktası
•     Üç LED
•     USB iletişimi (LD1), kullanıcı LED’i (LD2), güç LED’i (LD3)
•     İki buton: USER ve RESET
•     USB yeniden numaralandırma özelliği: USB üzerinde üç farklı arayüz desteklenir
•     Sanal Com portu
•     Kitlesel depolama
•     Hata ayıklama portu
•     IAR™, Keil®, GCC tabanlı IDE’ler dahil olmak üzere geniş bir Entegre Geliştirme Ortamı (IDE) yelpazesi tarafından desteklenir

Genel Bakış

     STM32 Nucleo kartı, kullanıcıların performans, güç tüketimi ve özelliklerin çeşitli kombinasyonları arasından seçim yaparak herhangi bir STM32 mikrodenetleyici ailesiyle yeni fikirler denemesi ve prototip oluşturması için uygun fiyatlı ve esnek bir yol sunar.

     Arduino™ bağlantı desteği ve ST Morpho headerları, STM32 Nucleo açık geliştirme platformunun işlevselliğini geniş bir özel shield yelpazesiyle genişletmeyi kolaylaştırır.

     STM32 Nucleo kartı, ST-LINK/V2-1 hata ayıklayıcı/programlayıcıyı entegre ettiğinden ayrı bir probaya ihtiyaç duymaz.

Mikrodenetleyici özellikleri

• LQFP64 paketinde STM32L476RGT6
• ARM®32-bit Cortex®-M4 CPU
• Flash bellekten 0 bekleme durumuyla çalıştırmaya olanak tanıyan uyarlanabilir gerçek zamanlı hızlandırıcı (ART Accelerator™)
• 80MHz azami CPU frekansı
• VDD, 1.71V ile 3.6V arası
• 1MB Flash
• 128KB SRAM
• Quad SPI (1)
• Genel Amaçlı Timer (7)
• Gelişmiş Kontrollü Timer (2)
• Temel Timer (2)
• Düşük Güçlü Timer (2)
• Systick
• Watchdog (2)
• SPI (3)
• I2S (3)
• USART (3)
• UART (2)
• LPUART (1)
• USB OTG Full Speed
• CAN (1)
• SAI (2)
• SDMMC
• SWPMI
• LCD 8x28 veya 4x32
• Harici kesme özellikli GPIO (51)
• 12 kanallı kapasitif algılama
• 16 kanallı 12-bit ADC (3)
• 2 kanallı 12-bit DAC
• Analog komparâtör (2)
• Opamp (2)

Nucleo özellikleri

• İki tür genişletme kaynağı
  • Arduino Uno Revizyon 3 bağlantısı
  • Tüm STM32 I/O’larına tam erişim için STMicroelectronics Morpho genişletme pin headerları
• Kart üzeri ST-LINK/V2-1 hata ayıklayıcı/programlayıcı (SWD konnektörlü)
  • Kiti bağımsız bir ST-LINK/V2-1 olarak kullanmak için seçim modu anahtarı
• Esnek kart güç kaynağı
  • USB VBUS veya harici kaynak (3.3V, 5V, 7-12V)
  • Güç yönetimi erişim noktası
• Kullanıcı LED’i (LD2)
• İki buton: USER ve RESET
• USB yeniden numaralandırma özelliği: USB üzerinde üç farklı arayüz desteklenir
  • Sanal Com portu
  • Sürükle bırak programlama için kitlesel depolama (USB Disk sürücü)
  • Hata ayıklama portu

Dikkat = Paket içerisinden mini usb kablo çıkmaz.
