L298N Motor Sürücü Modül

L298N Dual DC Motor Sürücü Modülü

L298N Dual Motor Sürücü Modül

     ST L298N entegresi ile hazırlanmış çift H-Bridge motor sürücü kartıdır. 2 adet 3-30V DC motor sürebilir. 5V haberleşme seviyesine sahiptir.  5V besleme ile çalışabilir. 3.3V mcularla kontrol edilebilir. Kolayca DC motorların hız ve yönünü kontrol edebilirsiniz.  Ayrıca 2 fazlı step motorları kontrol edebilirsiniz.

Özellikler :

• L298N Dual H Bridge DC Motor Sürücü Entegre
• Sürücü kısmının besleme gerilimleri :  +5 V ~ +35 V
• Kart üzerinde bulunan voltaj regulatoru ile kartın ihtiyacı olan 5V beslemeyi üretebilme.
• Sürücülerden çekilebilecek akım : 2A
• Entegrenin kendi çalışma voltajı : +5 V
• Entegrein çalışma sırasında çektiği akım  : 36mA
• Çalışma sıcaklığı : -25C ~ +130C
• Ölçüler : 55mm * 49mm * 33mm
• Kontrol sinyallerinin voltaj aralığı

Düşük:-0.3V

Yüksek: 2.3V

• Giriş voltaj kabul aralığı

Düşük: -0.3
Yüksek: 2.3V

• Güç harcaması : 20W

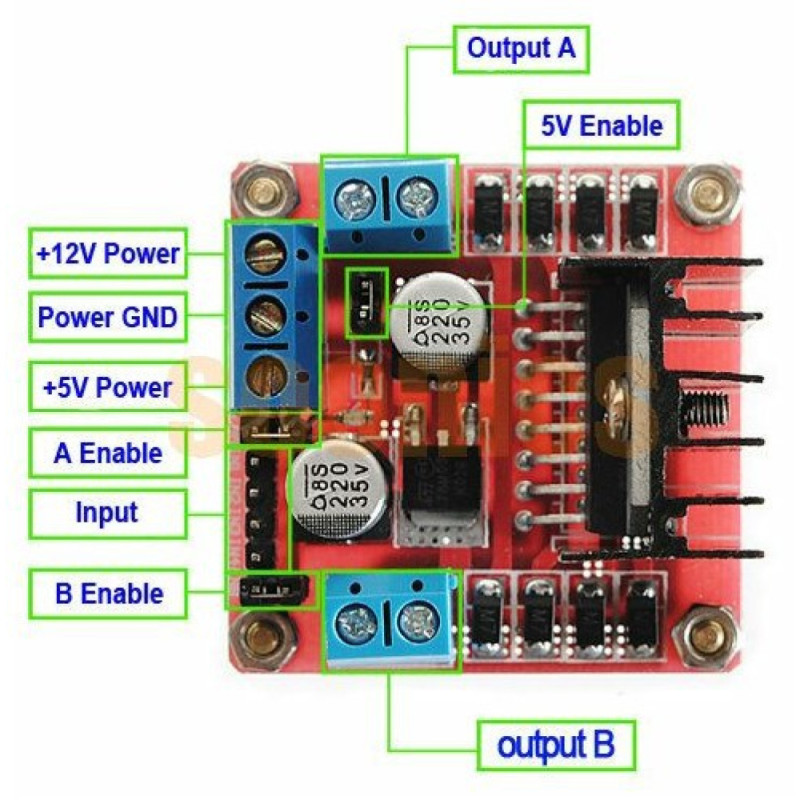

Kart üzerindeki regulatörün çıkışındaki 5V dışarıda  kullanılmak istenirse, 3 lü besleme klemensinin arkasındaki jumper çıkarılmalıdır.

Paket içeriği :

•   1 Adet L298N Motor Sürücü Modül

Teknik Özellikler

• Sürücü: L298N Dual H Bridge DC Motor Sürücü Entegresi
• Sürülen kısmın terminal besleme aralığı Vs: +5V ile +35V arası; karttan güç alma ihtiyacı olduğunda besleme aralığı Vs: 7V ile 35V arası
• Sürülen kısmın tepe akımı Io: 2A
• Lojik kısmın terminal besleme aralığı Vss: +5V ile +7V arası (karttan +5V güç alabilir)
• Lojik kısmın çalışma akımı aralığı: 0 ile 36mA arası
• Kontrol sinyali giriş gerilimi aralığı:
• Düşük: Vin aralığı -0.3V ile 1.5V arası
• Yüksek: Vin aralığı 2.3V ile Vss arası
• Enable sinyali giriş gerilimi aralığı:
• Düşük: Vin aralığı -0.3V ile 1.5V arası (kontrol sinyali geçersiz)
• Yüksek: Vin aralığı 2.3V ile Vss arası (kontrol sinyali aktif)
• Maksimum güç tüketimi: 20W (sıcaklık T = 75C iken)
• Depolama sıcaklığı: -25C ile +130C arası

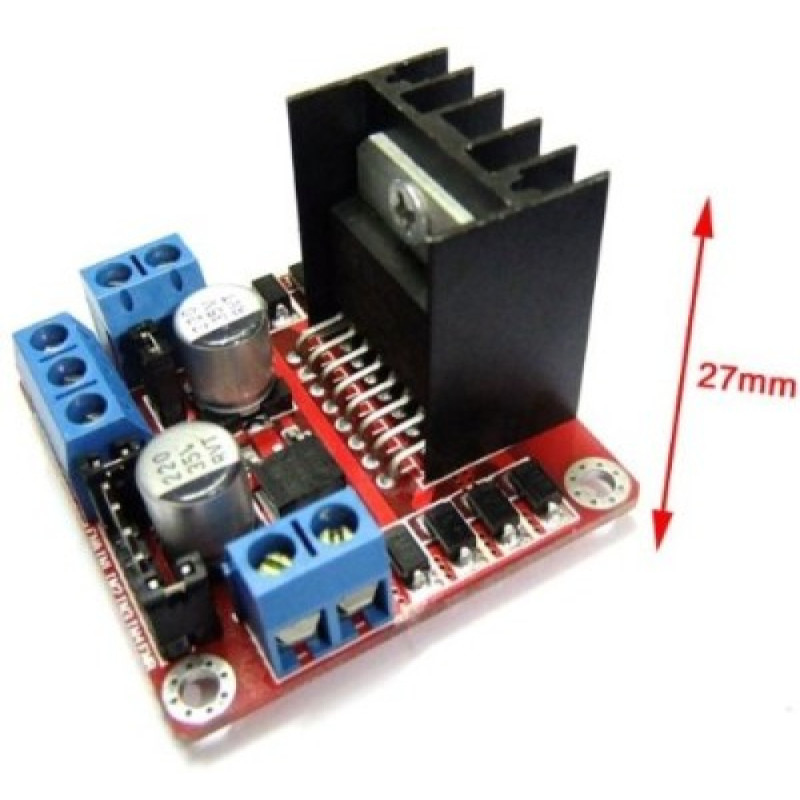

• Sürücü Kart Boyutu: 55mm * 49mm * 33mm (sabit bakır sütun ve soğutucu yüksekliği dahil)
• Sürücü Kart Ağırlığı: 33g
• Diğer Genişletmeler: yön göstergelerinin kontrolü, kartın lojik kısmının güç alma arayüzü.
