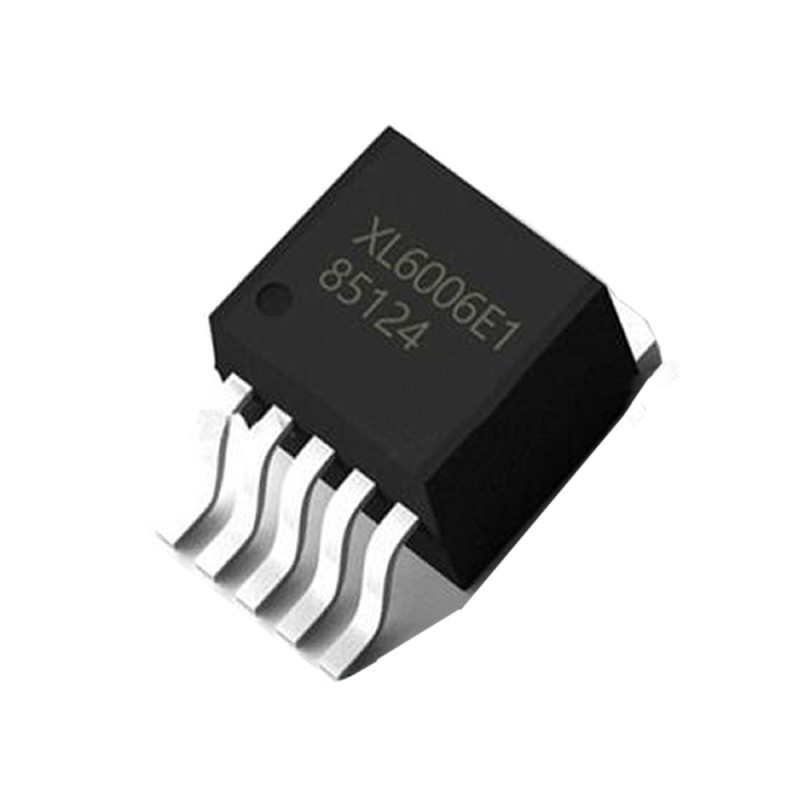

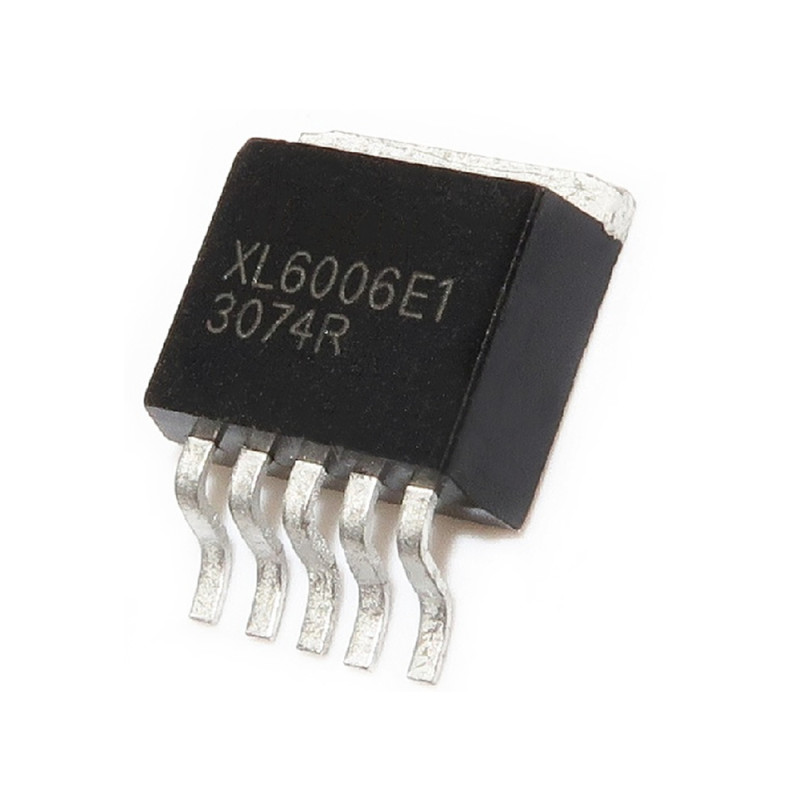

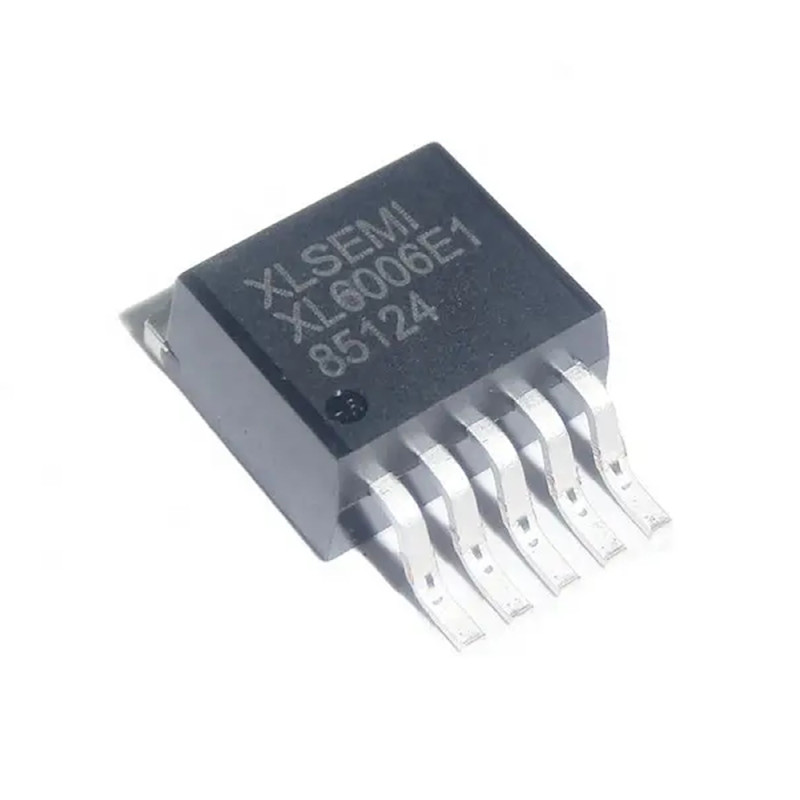

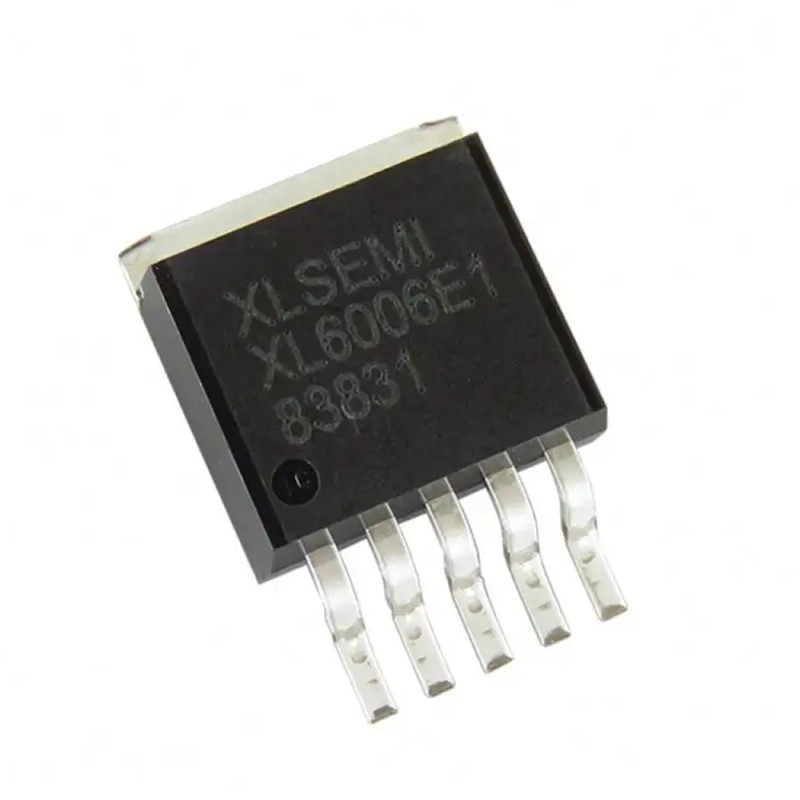

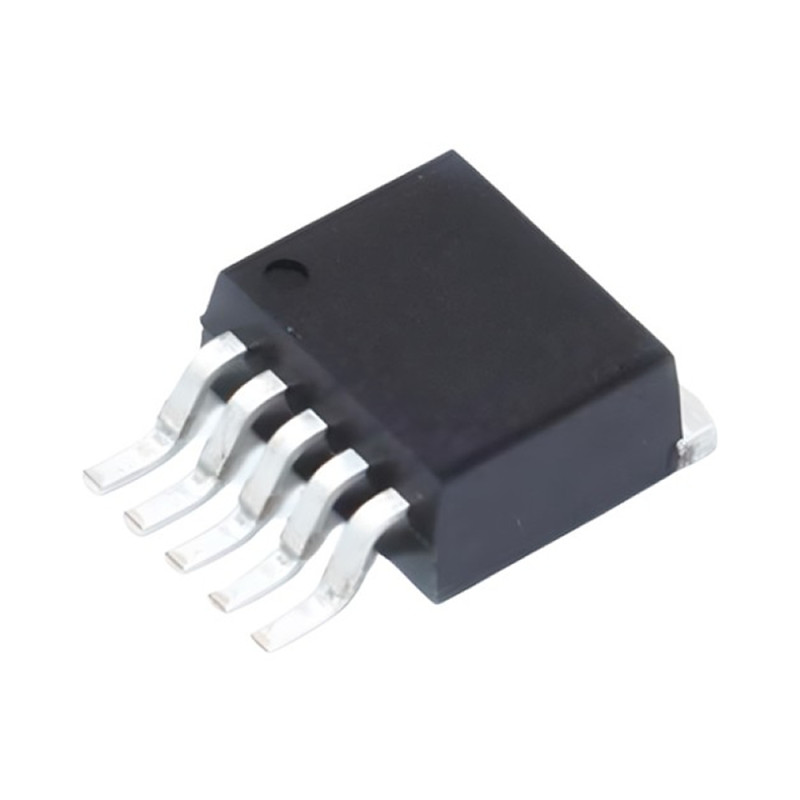

XL6006E1

XL6006E1 60V 5A  Anahtarlamalı Voltaj Yükseltici Sabt Akım LED Sürücü

180KHz Boost Step-up Dc Dc Çevirici Regülatör Güç Kaynağı Adaptör Led Arka Işık Lcd Tft Araba Otomotiv

     The XL6006 regulator is fixed frequency PWM Boost (step-up) LED constant current driver, capable of driving Series 1W/3W/5W LED units with excellent line and load regulation. The regulator is simple to usebecause it includes internal frequency compensation and a fixed-frequency oscillator so that it requires a minimum number of external components to work.

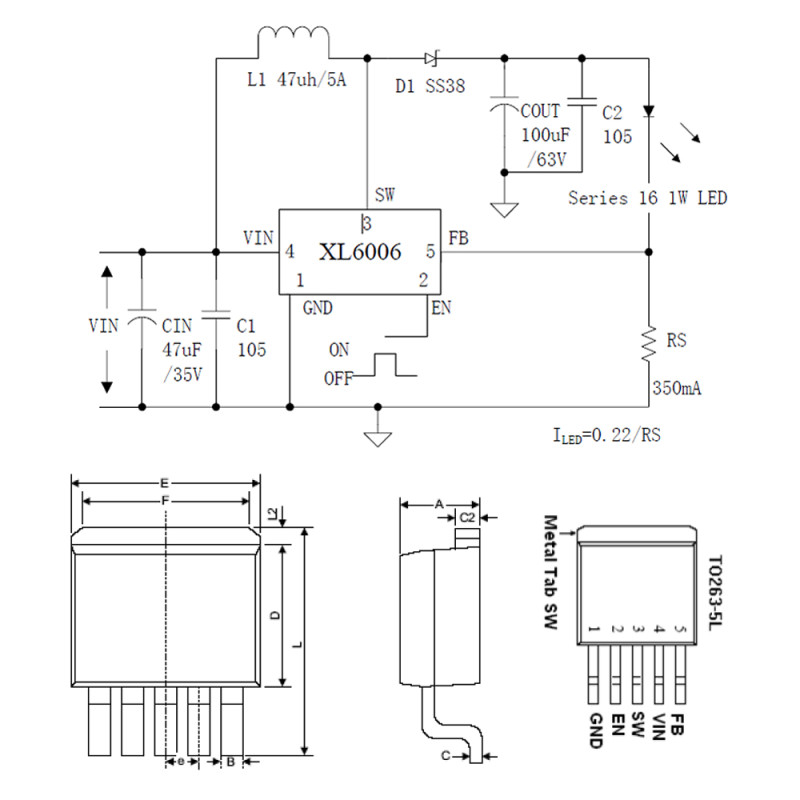

     The XL6006 could directly drive 16 Series 1W/3W LED units at VIN=24V .

     The PWM control circuit is able to adjust the duty ratio linearly from 0 to 90%. An enable function, an over current protection function is built inside. An internal compensation block is built in to minimize external component count.

Özellikleri:

•     Entegre: XL6006E1 Led sürücü entegresi
•     16 adet ledi direk olarak sürebilir.  1W/3W VIN=24V
•     Giriş voltajı: DC 5V / 32V
•     Çıkış voltajı: DC  60V
•     Çıkış akımı: 5A Maksimum ( Yüksek akımlarda entegrenin soğutulması gerekir )
•     Optimize edilmiş dahili güç mosfeti
•     Verim: <94%
•     Anahtarlama frekansı: 180KHz.
•     Dahili frekans ayarlama fonksiyonu
•     Yumuşak başlatma fonksiyonu
•     Kısa devre koruma
•     Sıcaklık koruma fonksiyonu
•     Akım limit fonksiyonu
•     Çalışma sıcaklığı: -40C  /  +85C

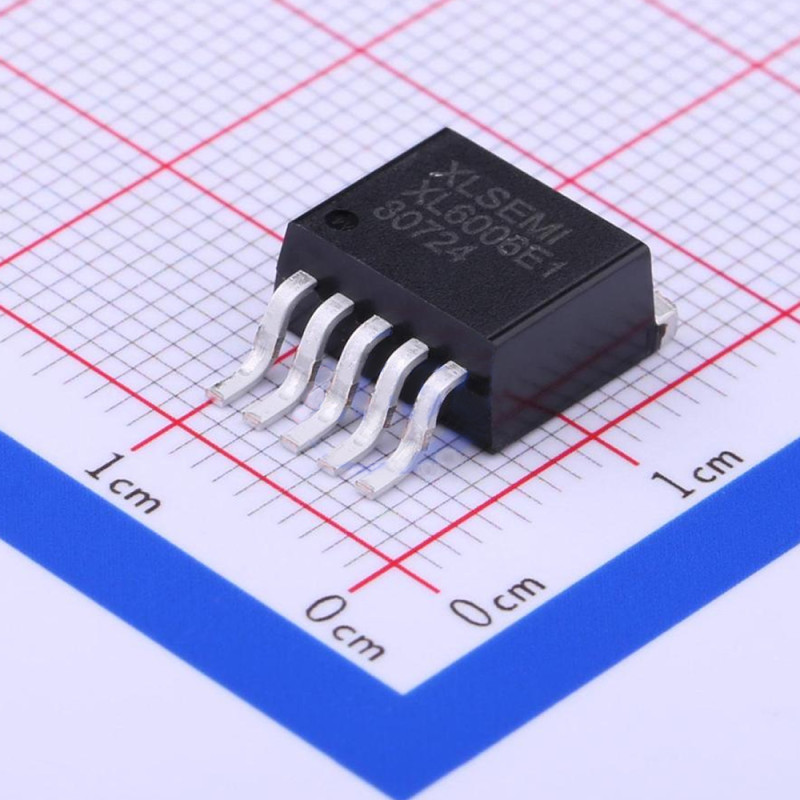

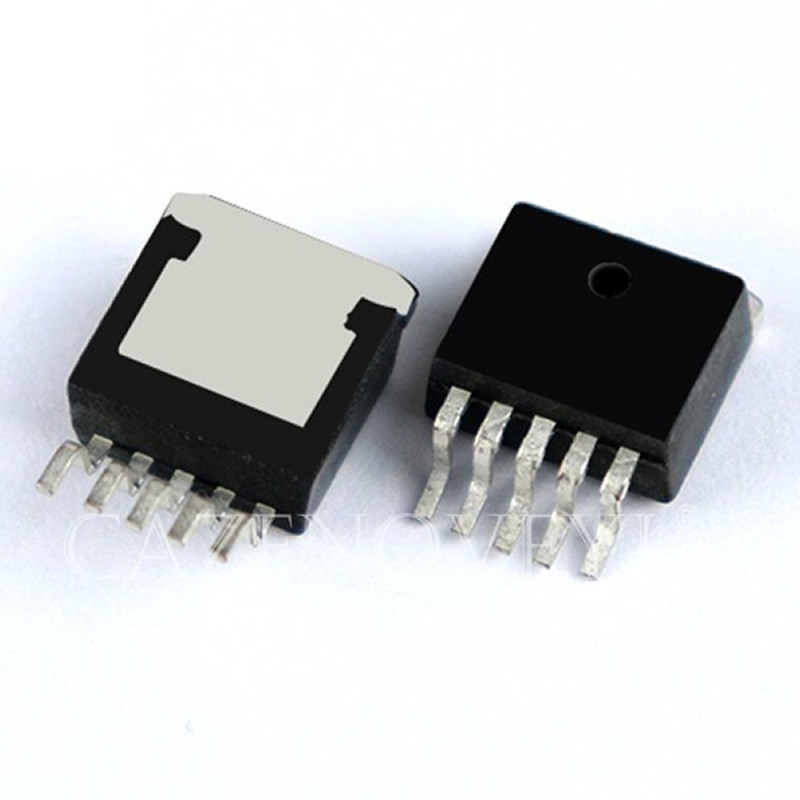

•     Paket:  TO263-5L
•     Boyutlar: 8,5mm x 9,5mm
•     Ağırlık: 1.5gr

Paket İçeriği :

•     1 Adet XL6006E1 Entegre

.
