CY8CKIT-059

Infineon CY8CKIT-059 PSoC 5LP Prototipleme Kiti

CY8C58LP ARM Cortex M3 80Mhz 256Kb Flash Capsense Geliştirme Kartı Kit Prog Programlayıcı Hata Ayıklayıcı

PSoC 5LP Özellikli

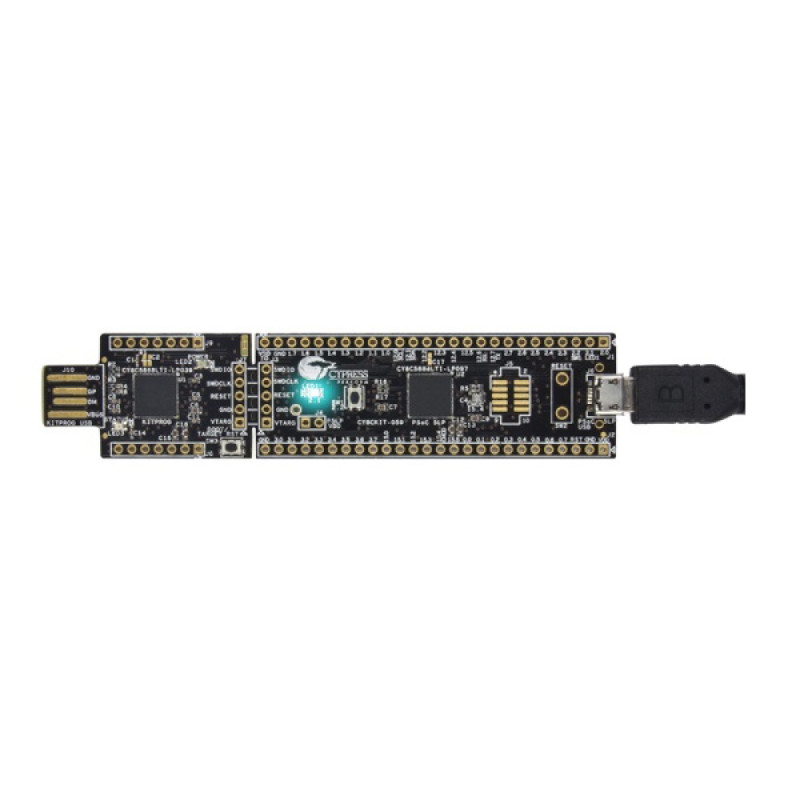

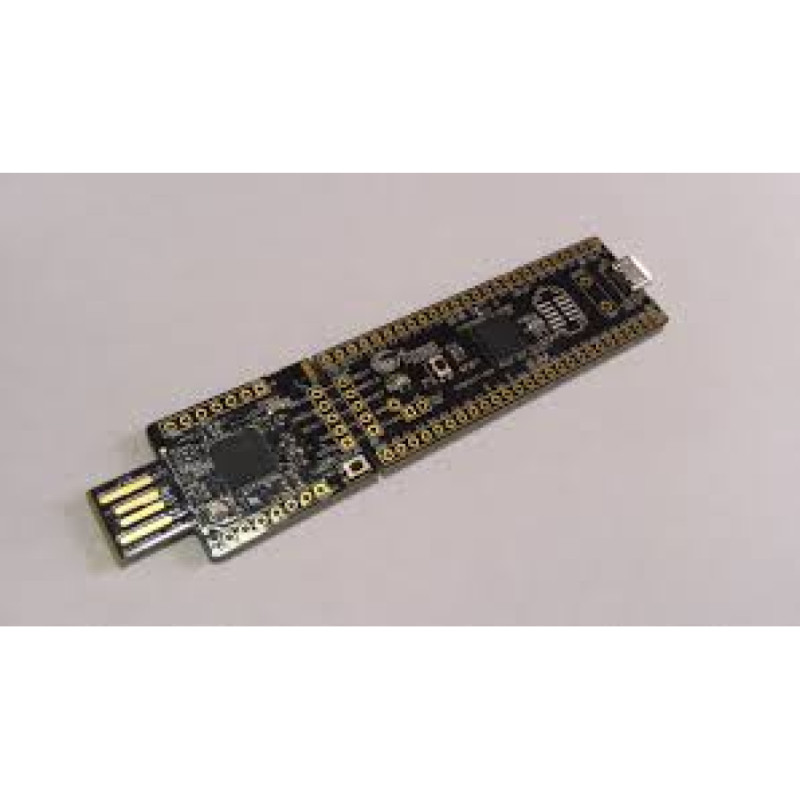

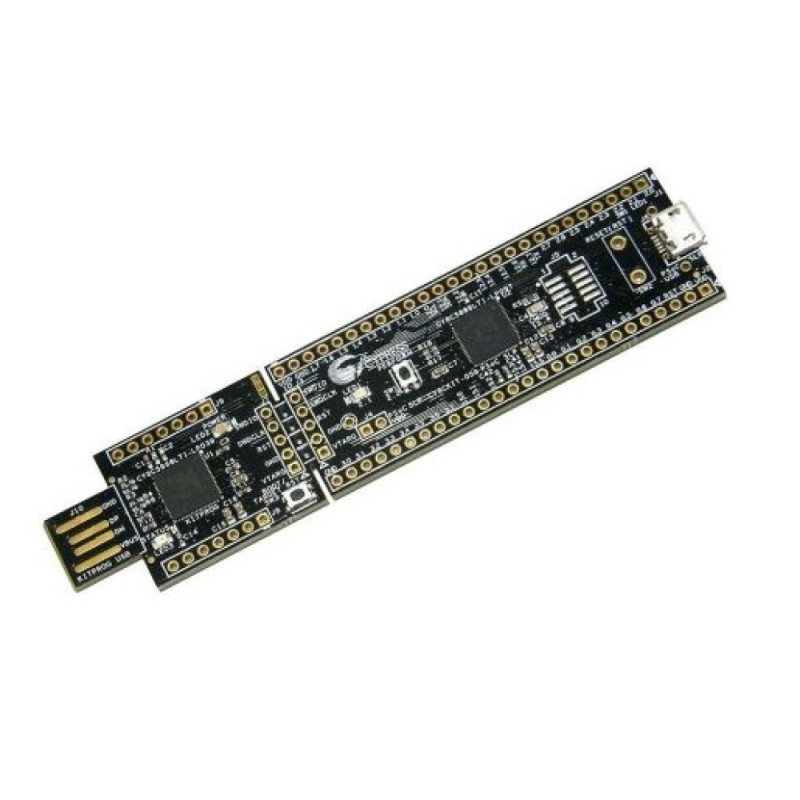

     CY8CKIT-059 PSoC 5LP Prototipleme Kiti, PSoC 5LP ailesinden CY8C5888LTI-LP097 cihazını içerir. PSoC 5LP, yüksek hassasiyetli ve programlanabilir analog ile dijital çevre birimlerini bir ARM Cortex-M3 CPU ile tek bir çipte birleştiren, sektörün en tümleşik programlanabilir SoC’sidir. 24 bit donanımsal DFB yardımcı işlemcisiyle sensör sinyallerini işleyin, geleneksel CPU görevlerini CPLD tabanlı Evrensel Dijital Bloklara aktarın ve çevre birimi-çevre birimi DMA denetleyicisiyle sistem performansını artırın. Opamp'lar, PGA'lar, filtreler, komparatörler, SAR ve Delta-Sigma ADC'ler dahil Programlanabilir Analog Bloklarla yüksek hassasiyetli özel 20 bit Analog Ön Uçları tümleştirin ve sektörün en iyi CapSense dokunma algılama çözümünü kullanın.

Esneklik İçin Tasarım
     Kit, tüm PSoC 5LP cihaz I/O'larına breadboard uyumlu bir formatta erişim sağlar. Full Speed USB 2.0 bağlantısıyla prototip oluşturmak için bir micro-USB header içerir. Kit ayrıca, kullanıcıların USB konnektörünü KitProg Programlayıcı ve Hata Ayıklayıcı ile birlikte hedef karttan ayırıp bağımsız olarak kullanabilmelerini sağlayan pratik bir snappable (ayrılabilir) form faktörüyle tasarlanmıştır. Prototip tamamlandığında, elinizde hala kullanışlı bir SWD programlayıcı kalır!

Düşük Maliyetli Programlayıcı
     Kit, Cypress'in KitProg Programlayıcı ve Hata Ayıklayıcısını içerir. KitProg, PSoC Creator veya PSoC Programmer kullanılırken hedef PSoC 5LP cihazını SWD üzerinden programlayabilir ve hata ayıklayabilir. USB-UART ve USB-I2C arayüzleri üzerinden köprüleme desteği sağlar ve ayrıca hedef cihazdaki belleği okuyup yazmak için Micrium uC/Probe'a erişim sunar. Karttan ayrıldığında, bu küçük USB kartı herhangi bir PSoC 3, PSoC 4 veya PSoC 5LP cihazıyla KitProg programlayıcı ve hata ayıklayıcısı olarak kullanılabilir. KitProg firmware'i, onun için özel uygulamalar geliştirmek üzere güncellenebilen bir bootloader imajı olarak sağlanır.

Özellikler

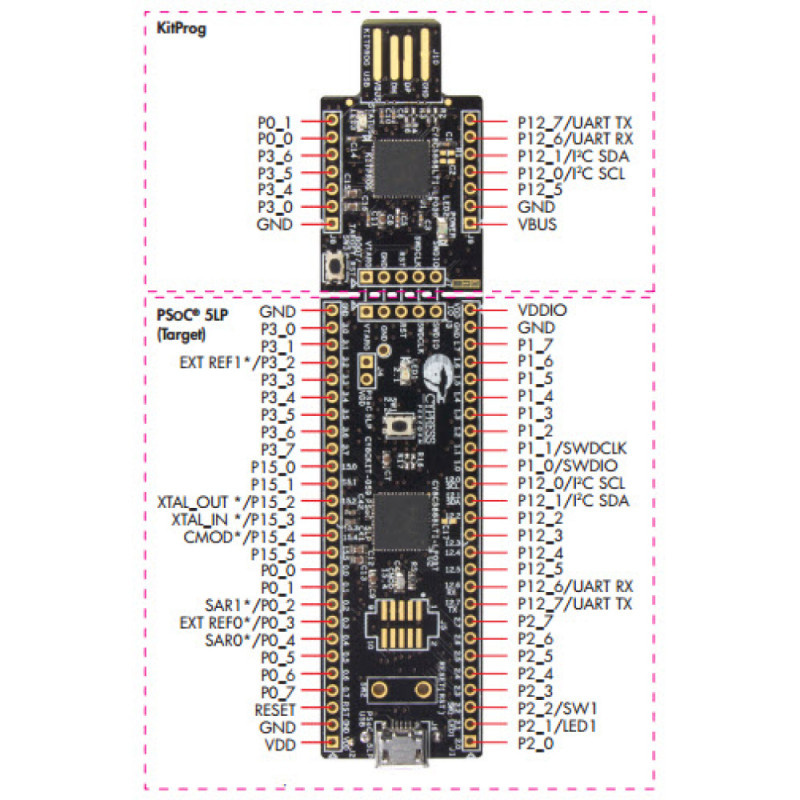

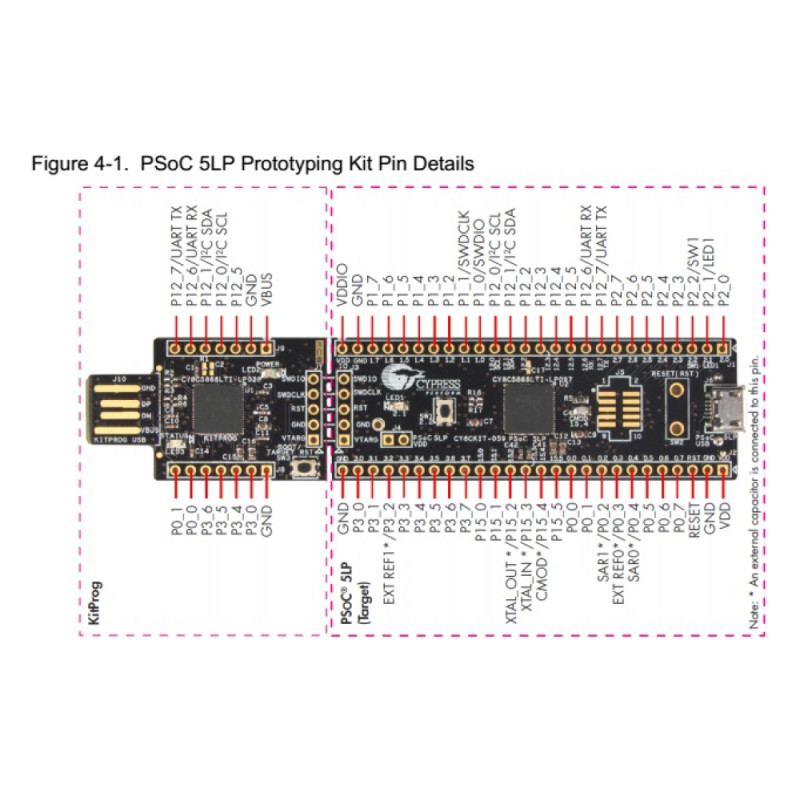

• PSoC 5LP Prototipleme Kiti aşağıdaki bloklardan oluşur:
•  PSoC 5LP cihazı
•  PSoC 5LP header portları J1 ve J2
•  Micro-USB konnektör, J6
•  PSoC 5LP program/debug JTAG header, J5
•  KitProg (PSoC 5LP) cihazı
•  KitProg portları J8 ve J9 (GPIO)
•  SWD bağlantısı J3 ve J7
•  PCB USB konnektörü
•  Bir amber LED (Güç)
•  Bir yeşil LED (Durum)
•  Bir mavi LED (Kullanıcı)
•  Kullanıcı push butonu ve reset butonu
•  Harici referans kondansatörleri (ADC Bypass)
•  CapSense kondansatörü (CMOD)
•  Programlama konnektörü, J3
•  Delikli ‘ayrılabilir’ kart tasarımı
•  USB uygulama geliştirmeyi mümkün kılan Micro-USB konnektör
•  CapSense® geliştirmeyi mümkün kılan kart üzerinde CMOD kondansatörleri
•  Yüksek kaliteli ADC dönüşümlerini sağlamak için bypass kondansatörleri
•  Geri bildirim sağlamak için bir LED
•  Basit bir kullanıcı girişi sağlamak için bir push buton
•  32 kHz harici kristal osilatörü bağlamak için yük kondansatörleri
•  3.3V ile 5.5V arası çalışma
•  PSoC Creator IDE
•  USB-UART Köprüsü
•  USB-I2C Köprüsü

Paket İçeriği

•     CY8CKIT-059 PSoC 5LP Prototipleme Kiti
•     Hızlı Başlangıç Kılavuzu
