- Stok Durumu: 10-15 Gün
- Marka: OEM
- Model: Daplink Metal Mini
- SKU: RBZ.101.247

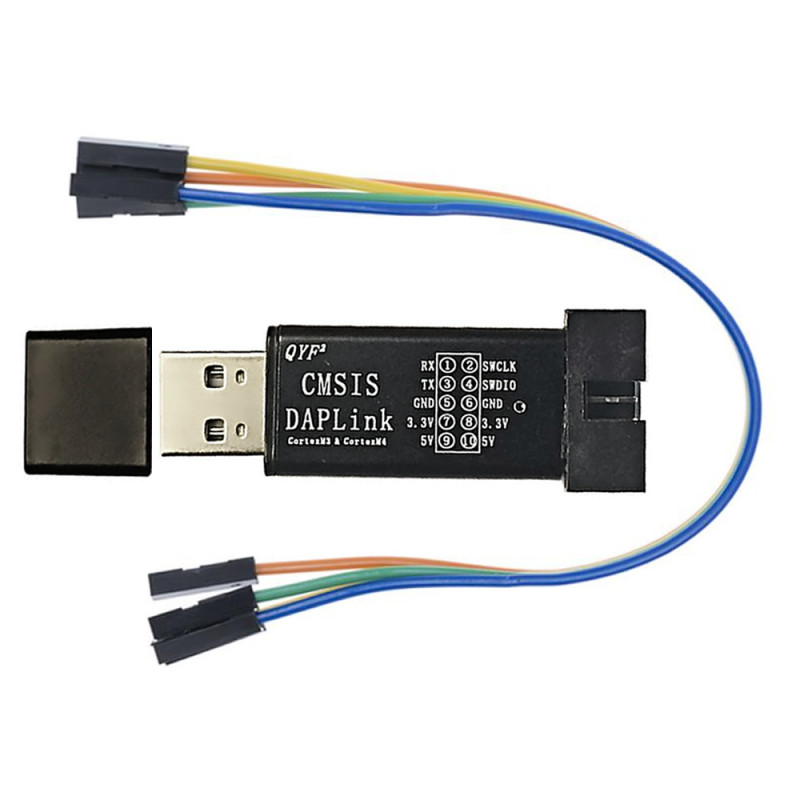

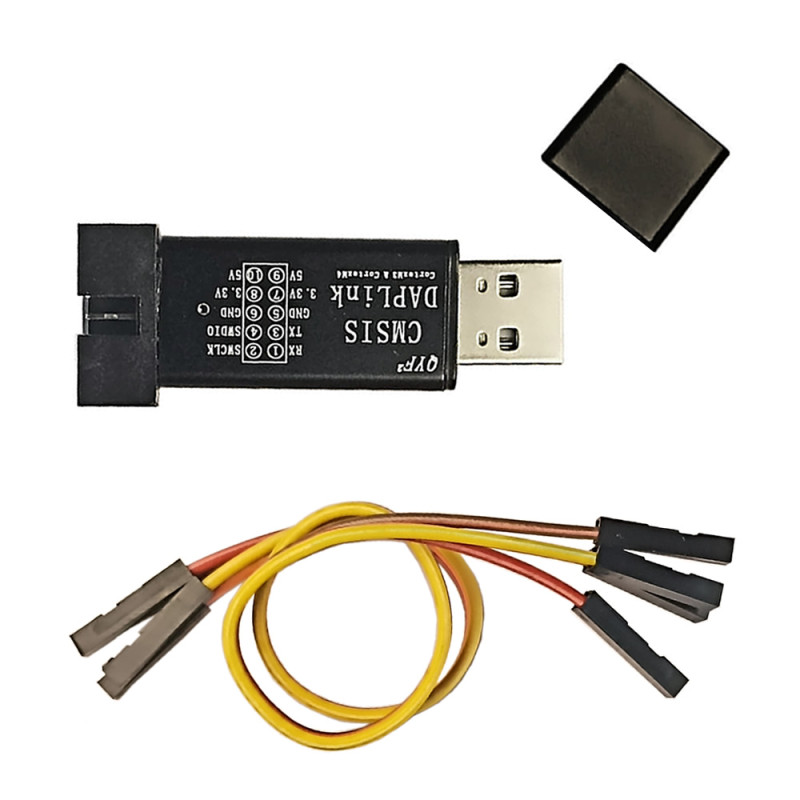

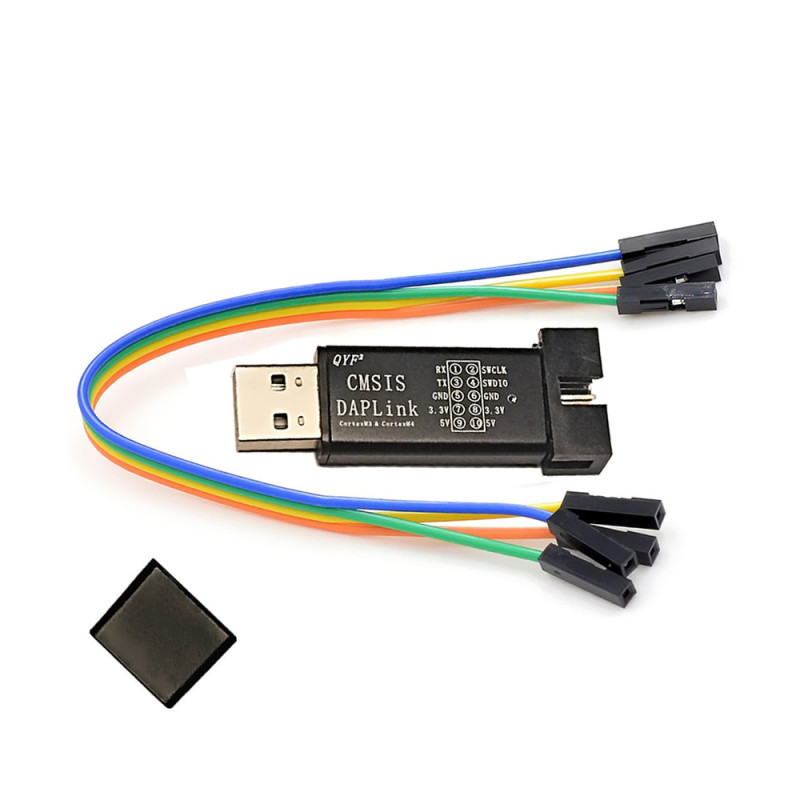

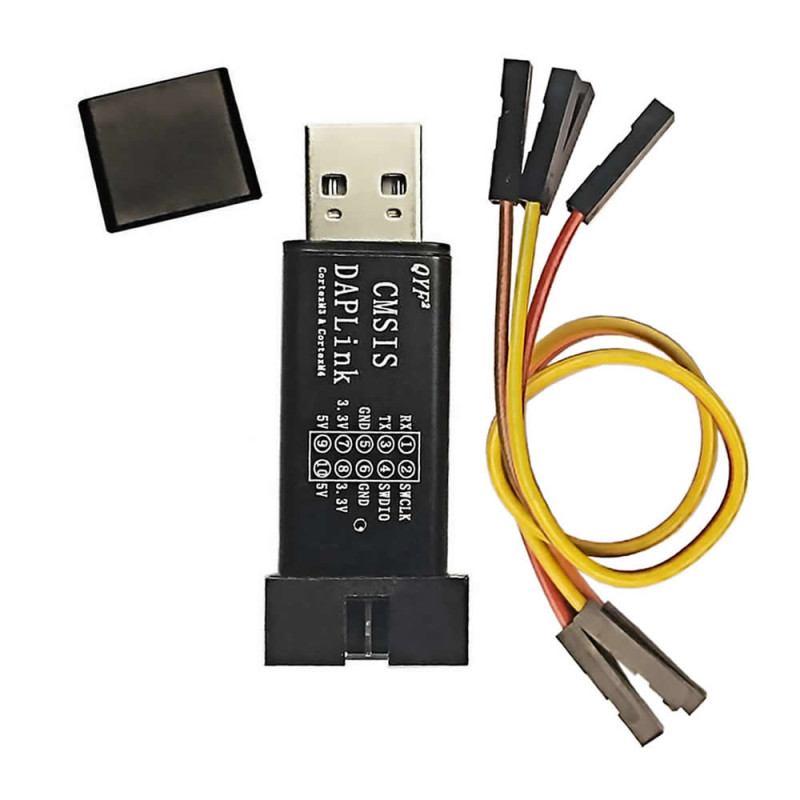

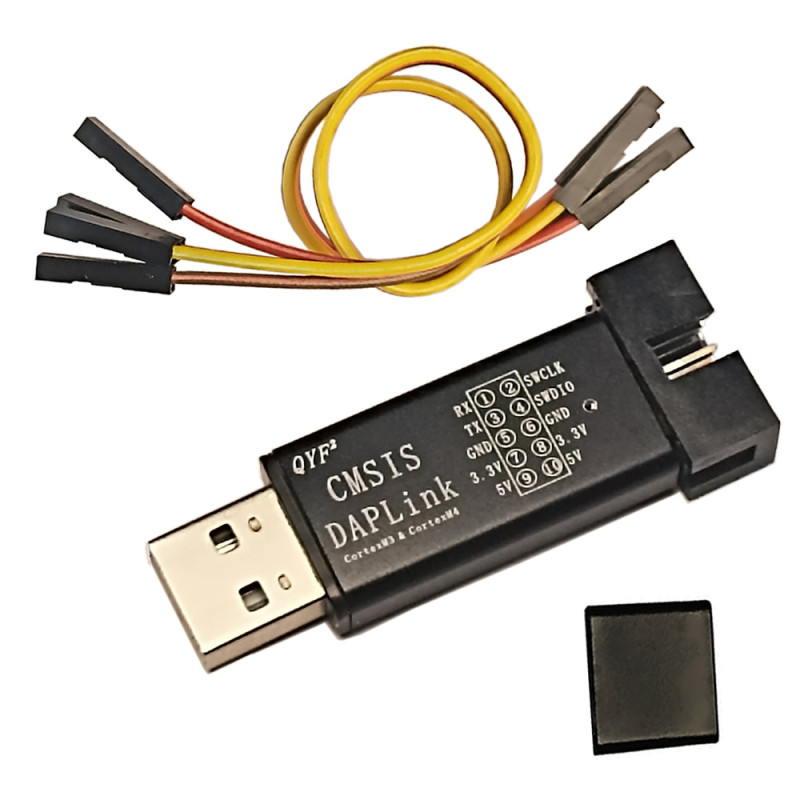

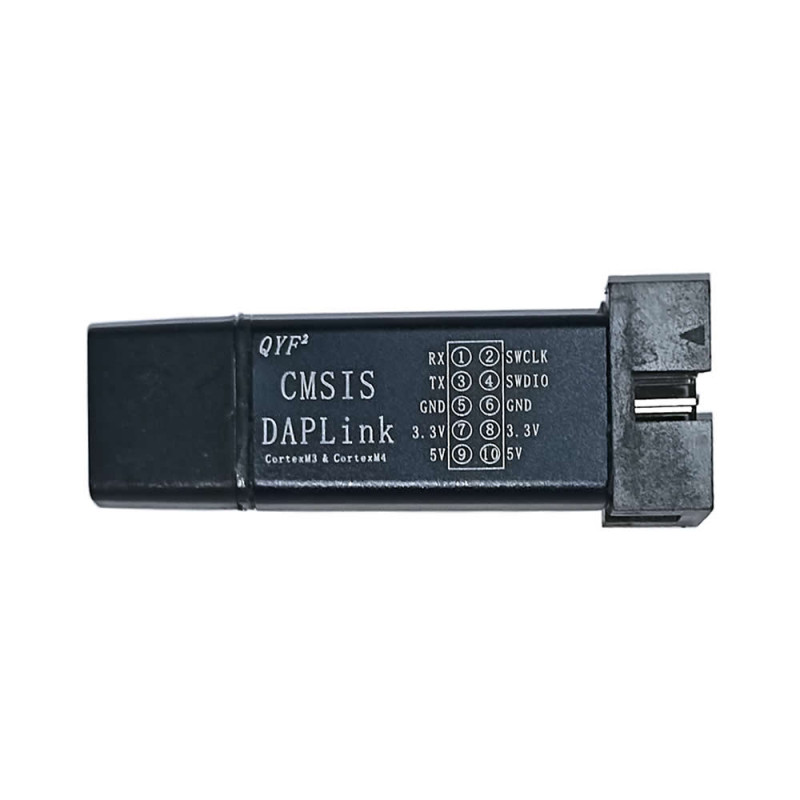

Daplink Arm Jtag Programlayıcı Metal Kutu Mini
Cortex Swd Uart Emulator Simulator Debugger Hata Ayıklayıcı CMSIS Seri Port U Disk Jlink Stlink Type-C Usb STM32 GD32 CH32 CKS32 APM32
Ürün kullanımı ile alakalı teknik destek verilmeyecektir.
Üründe voltaj koruma devreleri bulunmamaktadır. Yüksek voltajlı hedef kartlar ile çalışırken programlayıcının ve bağlı olan bilgisayarın zarar görebileceğine dikkat etmeniz zaruridir.
Açık kaynak kodlu programlama debug usb ttl haberleşme işlevleri bulunan jtag programlayıcıdır. Jlink stlink benzeri bir üründür. Açık kaynak kodu sayesinde lisans ücret giderleri bulunmamaktadır. Hızlı programlama yapabilmektedir. Ufak yapısı ile çok kolay taşınabilir. Sürekli olarak programlama işleminde kullanılabilecek uygun fiyatı ile tercih edilmektedir.
Arm Cortex tabanlı işlemcileri desteklemektedir. Daplink hedef işlemci ile usb üzerinden bilgisayarınıza bağlar. Swd üzerinden jtag programlayıcı fonksiyonu dışında usb uart çevirici işlevide bulunmaktadır. Bu fonksiyon ile uart üzerinden programlanabilen çipler programlanabilmektedir.
Özellikler:
- CMSIS-DAP / DAPLink
- SWD bağlantı desteği
- Ana akım çip desteği
- Cortex M çekirdek desteği
- STM32, GD32, CH32, CKS32, APM32
- Keil MDK, IAR Workbench, OpenOCD, pyOCD ve diğer CMSIS-DAP uyumlu idelerle çalışabilme
- Sanal seri port (com) oluşturur.
- Usb ttl çevirici görevinde kullanabilirsiniz.
- CDC - Seri port üzerinden programlama debug ve log çıkışı izlemede kullanılabilir.
- MSC - Taşı ve bırak ile flash programlama desteği
- 5,3V 3,3V çalışma desteği
- Type C usb pc bağlantı soketi
- Pcb üzerinde pin bilgisi yazılıdır
- Düşük akım çeken devreleri cihaz üzerinden besleyebilirsiniz.
- Dupont kablo bağlanabilen soketi ile kolay ve hızla hedef devreye bağlayabilme.
- Anti statik poşette yollanmaktadır.
- Windows ve linux işletim sistemi desteği
- Metal kutu.
- Boyutlar: 20mm x 55mm
- Ağırlık: 7.5gr
Yazılım:
- Driver ihtiyacı yoktur. Tak kullan olarak pc tarafından sanal com port olarak tanınacaktır.CMSISDAP
- User manual: github.com/wuxx/nanoDAP/blob/master/doc/README.md
- Hardware and software information: github.com/wuxx/nanoDAP
- Win7 serial port driver: github.com/wuxx/nanoDAP/tree/master/driver/windows7_serial_driver
- Mbed driver için mbedWinSerial_16466.exe dosyasını kurun
- One-click programming tool Script tool: github.com/wuxx/openocd-toolbox
- github.com/wuxx/nanoDAP/blob/master/user_manual_en.md
Paket içeriği :
- 1 Adet Daplink Jtag Programlayıcı
- 1 Adet 4 pin 15cm Dupont Kablo
.
