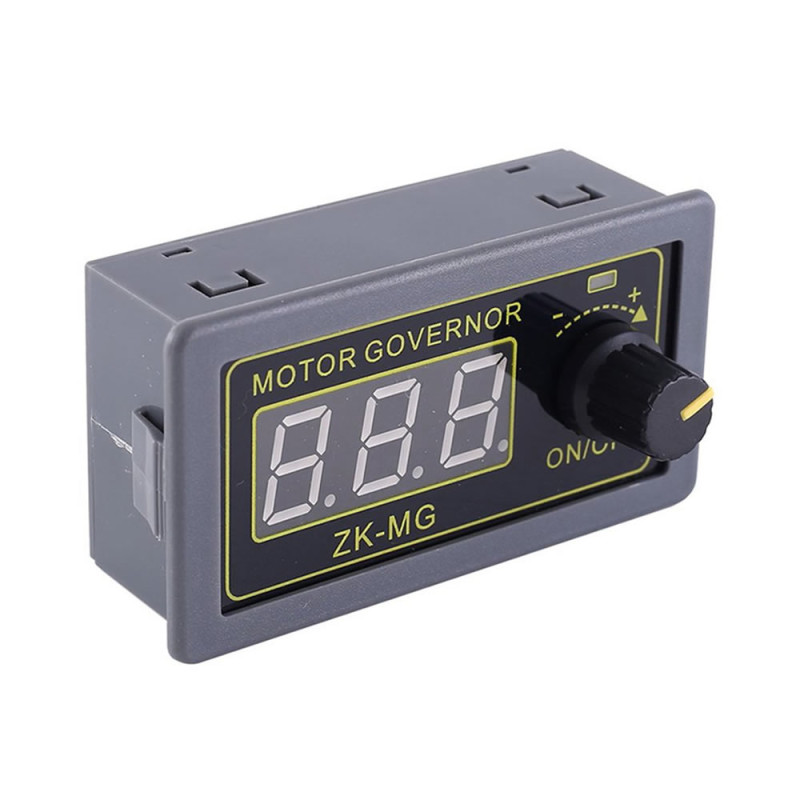

ZK-MG 30V 5A DC Motor Sürücü

ZK-MG 30V 5A 150W DC Motor Sürücüsü

%0-100 Hız Ayarı Göstergeli - Panel Tip Kutu – Duty ve Frekans Ayarı

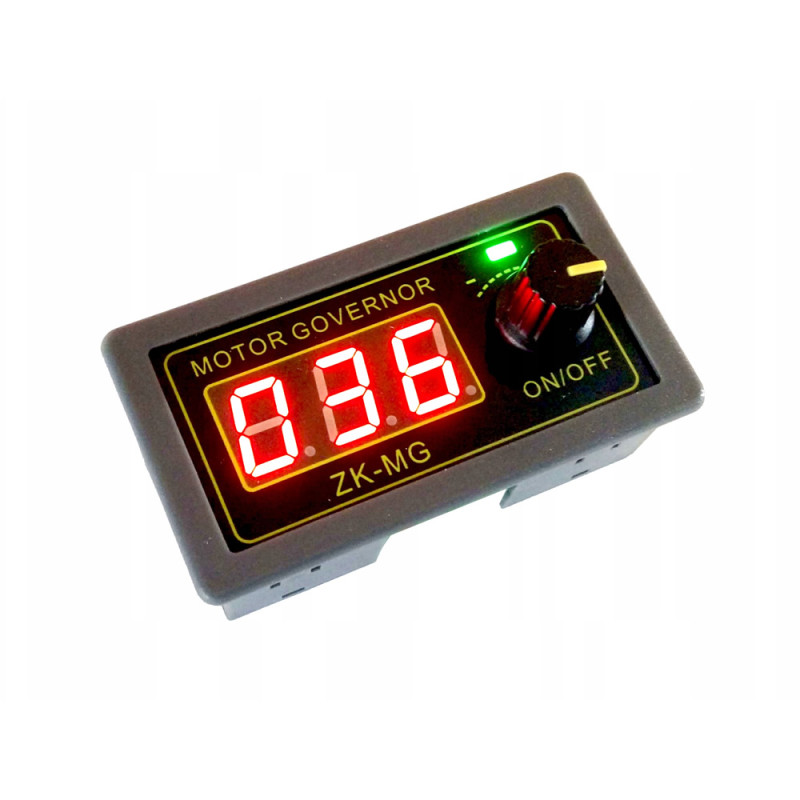

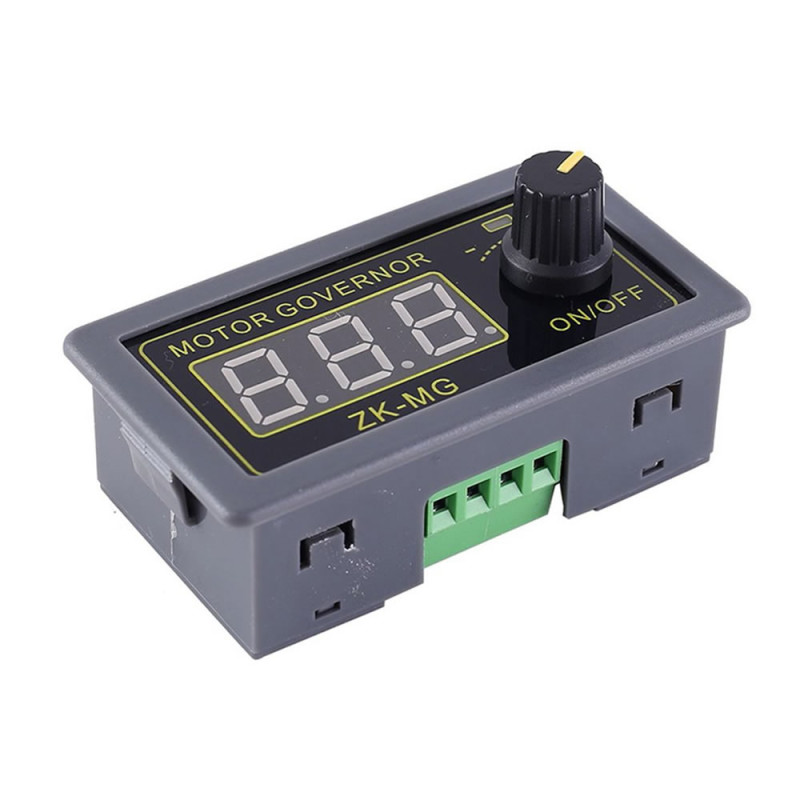

     ZK-MG, DC 5V - 30V arasında çalışan, 5A sürekli akım ve 150W güce kadar yük süren, panel tip kutulu PWM DC motor sürücüdür. Çıkış gücünü PWM ile ayarlar, dolayısıyla motorun dönüş hızını kontrol eder. Ön yüzdeki 3 haneli kırmızı gösterge çıkışın yüzdesini gösterir: ekranda 55 görünüyorsa giriş gücünün %55'lik kısmı çıkışa aktarılıyordur. Ayar, basılabilen dijital enkoder ayar potu ile yapılır; pota kısa basma çıkışı açıp kapatır (ON/OFF).

     PWM frekansı 1KHz ile 99KHz arasında 1KHz adımla, görev oranı (duty) %0 - %100 arasında %1 adımla ayarlanır. Yumuşak kalkış (soft start) özelliği sayesinde çıkış kapatılıp tekrar açıldığında gerilim birden değil, yavaşça yükseltilerek yüke uygulanır; motor ve mekanik aksam ani zorlanmaz. Ayar menüsünde en düşük (L) ve en yüksek (H) duty sınırı ile çalışma frekansı (F) ayarlanır; yapılan ayarlar hafızada saklanır, enerji kesilip geldiğinde kaybolmaz. Girişte ters bağlantı koruması bulunur.

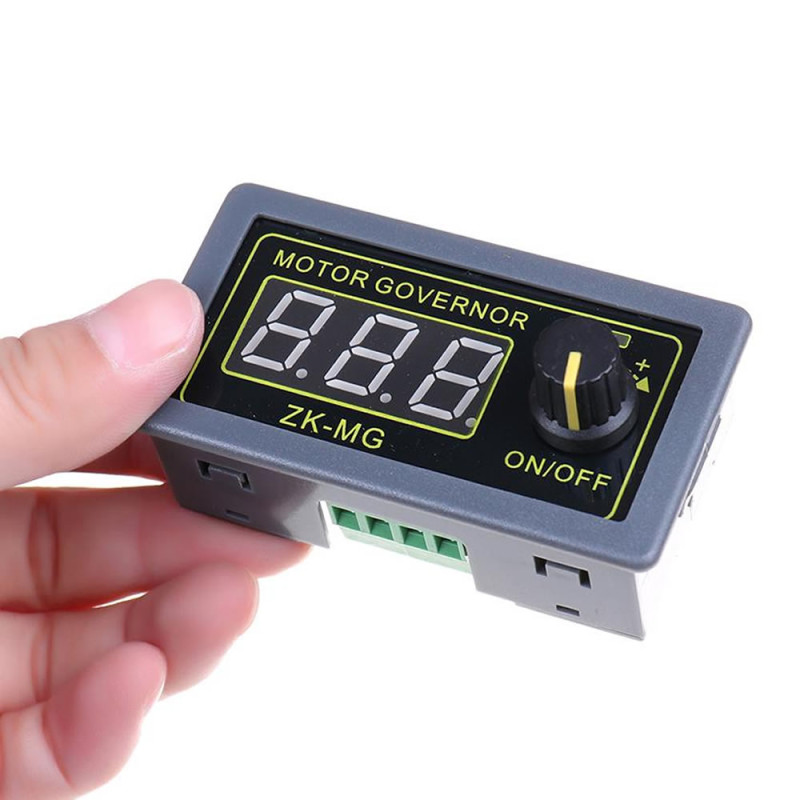

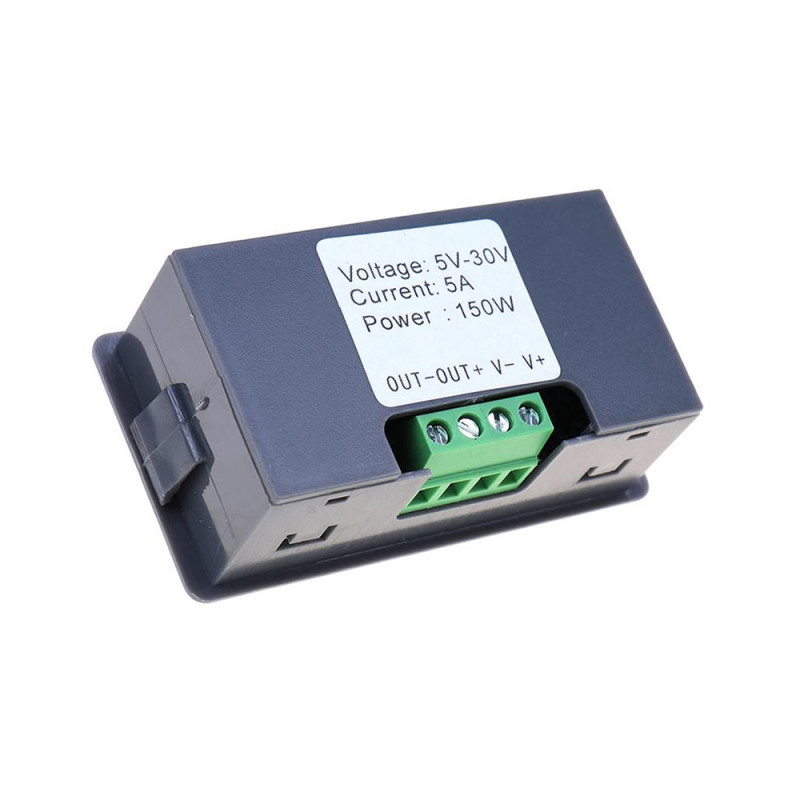

     79mm x 43mm x 26mm ölçüsündeki gri panel tip kutusu sayesinde cihaz ön paneline ya da kutu kapağına takılarak kullanılır; bağlantılar klemens soketlerle yapılır. DC fırçalı motorların hız kontrolü, fan ve pompa devri ayarı ve şerit led parlaklık kontrolü için uygundur.

Öne çıkan özellikler:

     Yüzde göstergeli hız ayarı: 3 haneli gösterge çıkışı %0 - %100 arasında yüzde olarak gösterir; enkoder çevrildikçe değer %1 adımla değişir, ayarlanan hız tam olarak okunur.

     Ayarlanabilir PWM frekansı: Çalışma frekansı 1KHz - 99KHz arasında 1KHz adımla seçilir; motorun ve yükün tipine göre en sessiz ve verimli frekans ayarlanabilir.

     Yumuşak kalkış: Çıkış açıldığında gerilim yavaşça yükselir; motor ani akım çekmez, dişli ve kayış gibi mekanik parçalar korunur.

     Alt ve üst sınır: L ve H ayarlarıyla duty için en düşük ve en yüksek sınır konur; motor istenen hız aralığının dışına çıkmaz. Ayarlar hafızada saklanır.

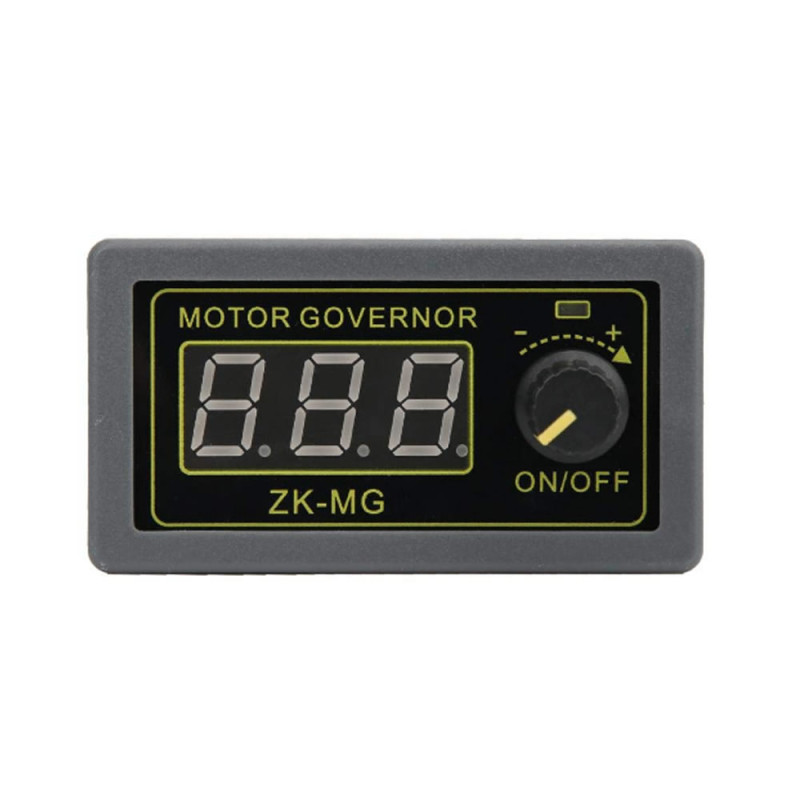

     Panel tip kutu: Kutulu yapısı sayesinde ön panele takılır; ON/OFF düğmesi olan enkoder ve güç gösterge ledi ön yüzdedir.

Özellikler:

• Ürün tipi: PWM DC motor hız kontrol kartı, panel tip kutulu
• Model: ZK-MG
• Çalışma voltajı: DC 5V ~ 30V
• Sürekli çalışma akımı: en çok 5A
• Anlık (tepe) akım: en çok 15A, kısa süreli
• Maksimum güç: 150W
• Görev döngüsü (duty): %0 - %100, %1 adım
• Çalışma frekansı: 1KHz ~ 99KHz, 1KHz adım (varsayılan 20KHz)
• Frekans hassasiyeti: %1
• Gösterge: 3 haneli kırmızı gösterge, %0 - %100 çıkış yüzdesi
• Ayar: çok turlu dijital enkoder ayar potu; kısa basma çıkışı açar / kapatır, uzun basma ayar menüsüne girer / çıkar
• Ayar menüsü: L (duty alt sınırı), H (duty üst sınırı), F (çalışma frekansı)
• Yumuşak kalkış (soft start): var
• Ayar hafızası: yapılan ayarlar enerji kesilince saklanır
• Ters bağlantı koruması: var
• Çıkış tipi: açık kollektör (open collector) çıkış
• Gösterge ledleri: pot üzerinde güç gösterge ledi (yumuşak kalkış nedeniyle yavaş tepki verir)

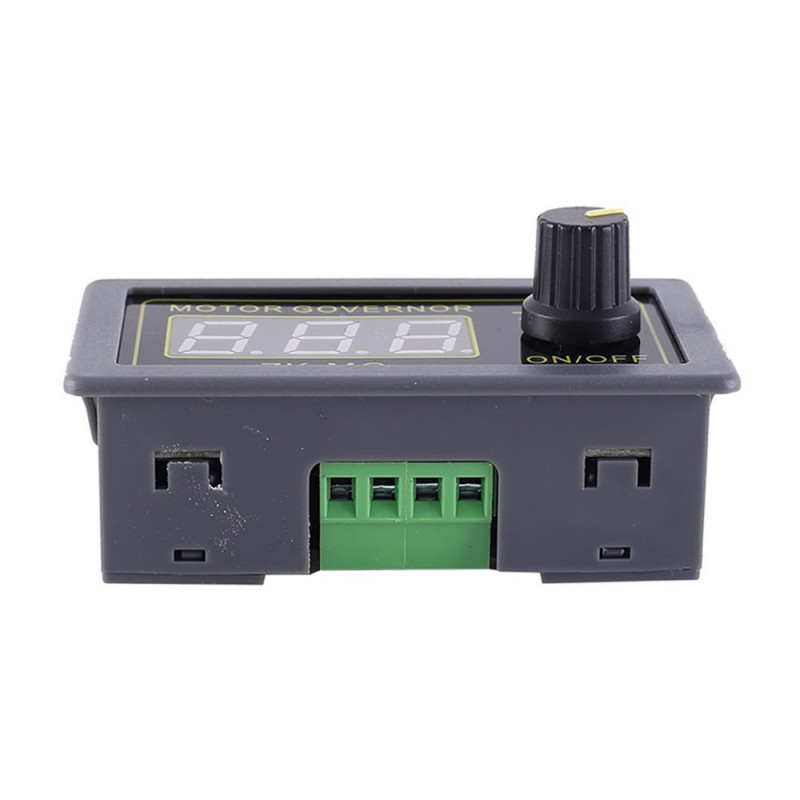

• Bağlantı: klemens soketler
• Kutu: panel tip, gri plastik kutu

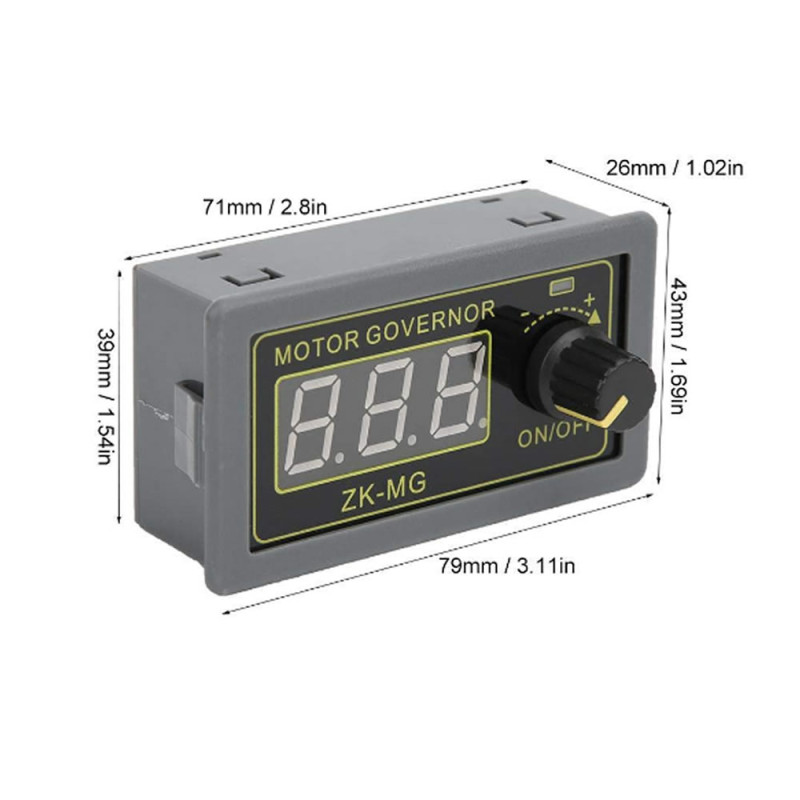

• Ürün boyutu: 79mm x 43mm x 26mm
• Ağırlık: 41gr

Kullanım bilgileri:

• Enkoder pot saat yönünde çevrildiğinde çıkış yüzdesi artar, ters yönde çevrildiğinde azalır. Yapılan ayara göre giriş voltajı çıkışa belli oranda aktarılır. Pota kısa basmak çıkışı açar ya da kapatır.
• Pota uzun basılırsa ayar menüsüne girilir. 3 ayar vardır: L: duty için en düşük sınır, 2 hane olarak ayarlanır; çıkışın belli bir seviyenin altına inmemesi için kullanılır. H: duty için en yüksek sınır, 2 hane ya da 100 olarak ayarlanır; çıkışın belli bir seviyenin üstüne çıkmaması için kullanılır. F: çalışma frekansı, 2 hane olarak 1KHz ile 99KHz arasında ayarlanır.
• Ayar menüsünde iken tekrar uzun basmak ayar menüsünden çıkışı sağlar; ayarlar hafızaya kaydedilir.
• Besleme kaynağını giriş klemensine, motoru çıkış klemensine bağlayın. Güç kaynağı motorun çektiği akımı karşılayabilmelidir.

Kullanım alanları:

•  Fan ve soğutucu fanların devir ayarı
•  Pompa (su pompası, dozaj pompası) hız kontrolü
•  Konveyör ve bant sistemlerinde hız ayarı
•  Şerit led ve led aydınlatmada parlaklık (dimmer) kontrolü
•  Mini matkap, taşlama ve gravür motorlarında devir ayarı (5A altı)
•  Akvaryum pompası ve hava motoru hız ayarı
•  Havalandırma ve aspiratör fanlarının kontrolü
•  Redüktörlü DC motorla çalışan mekanizmalarda hız ayarı
•  Robot ve araç projelerinde DC motor hız denemeleri

Dikkat edilmesi gerekenler:

•  Giriş voltajı DC 5V - 30V aralığında olmalıdır. Kart AC şebekeye (220V) doğrudan bağlanmaz.
•  Sürekli akım 5A'i geçmemelidir; 15A yalnız kısa süreli tepe akımdır. Kalkışta yüksek akım çeken motorlar için akım payı bırakın.
•  Kart DC fırçalı motorlar ve led gibi DC yükler içindir; fırçasız (BLDC) motor ve AC motor sürmez, motorun dönüş yönünü değiştirmez.
•  Frekans yükseldikçe çıkış transistörü daha çok ısınır; motor için gereğinden yüksek frekans seçmeyin.
•  Motor gibi bobinli yüklerde bağlantıları besleme kapalıyken yapın; çıkış klemenslerini kısa devre etmeyin.

Paket içeriği:

•  1 Adet ZK-MG Motor Hız Kontrol Kartı
•  1 Adet panel tip kutu ( Birleştirilmiş )
•  Not: Güç kaynağı ve motor pakete dahil değildir.
