100mhz Osiloskop Probu P6100

P6100 Osiloskop Probu

100MHz x1 x10 Kazanç Anahtarlı DC 300 / 600V CATII BNC 1 Metre Kablo Skop Rigol OWON

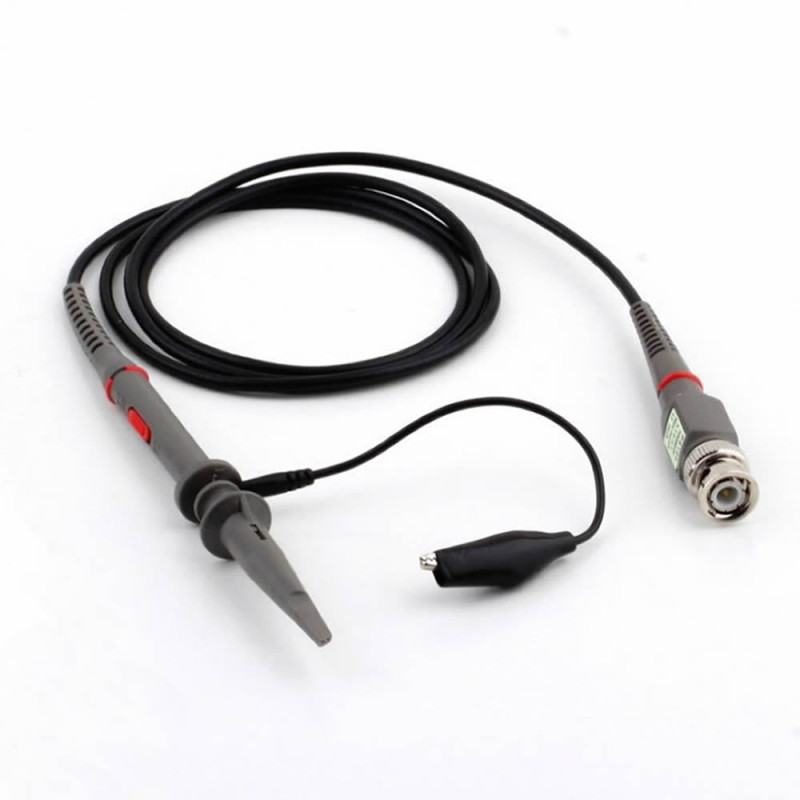

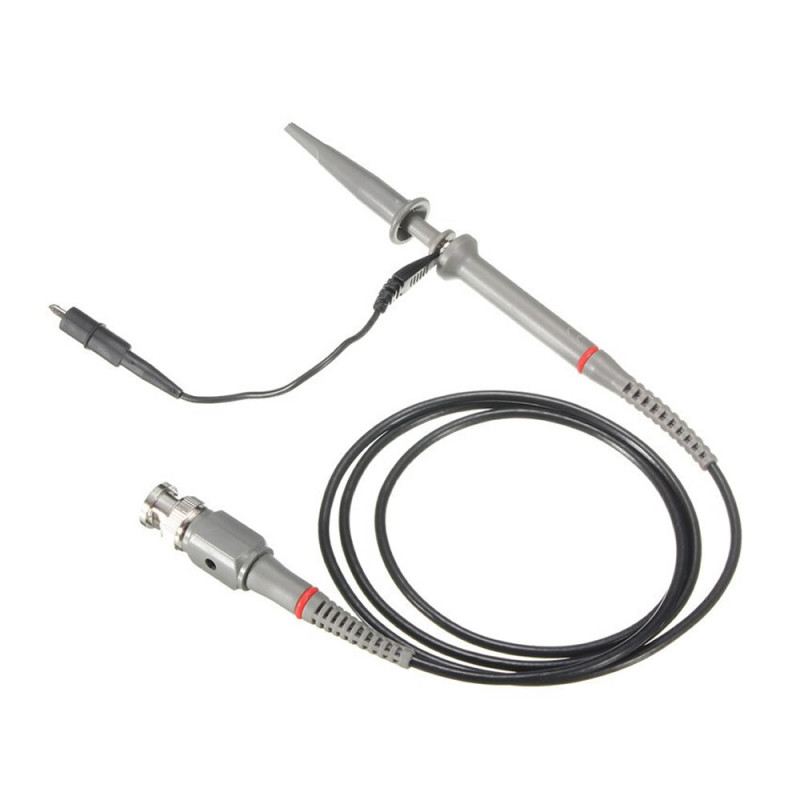

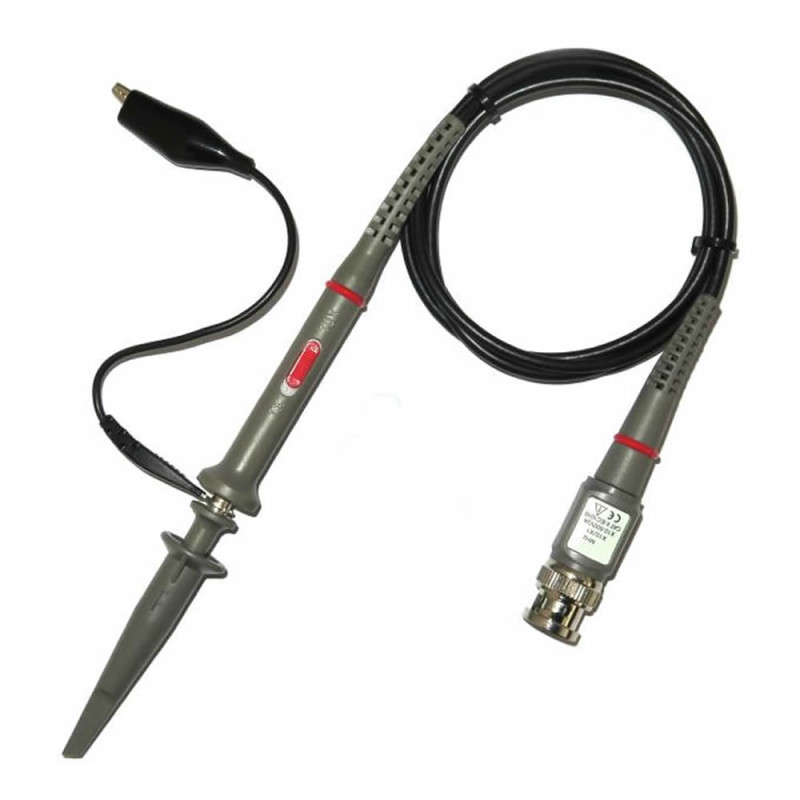

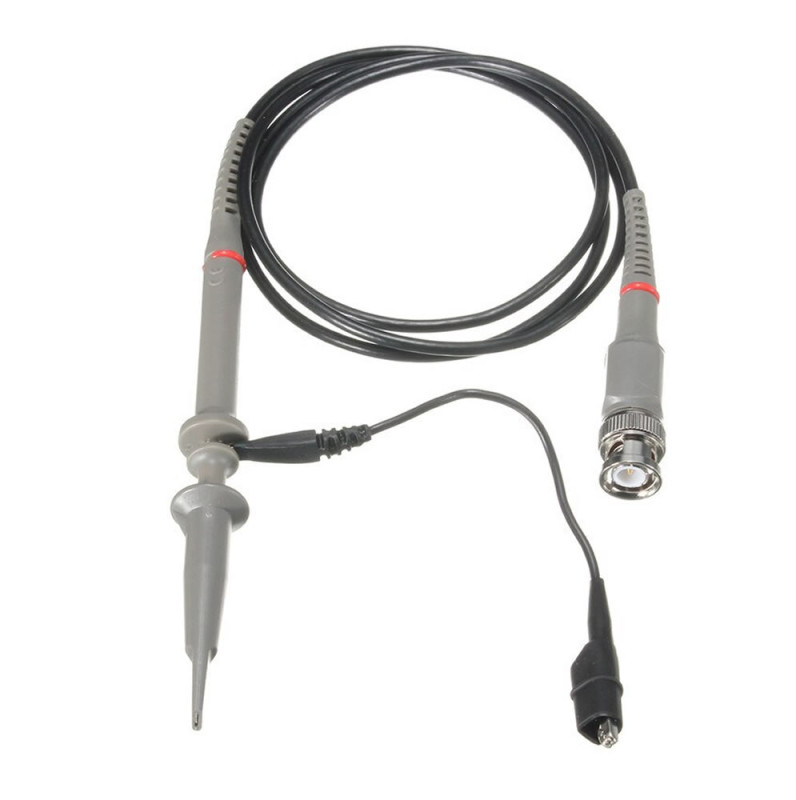

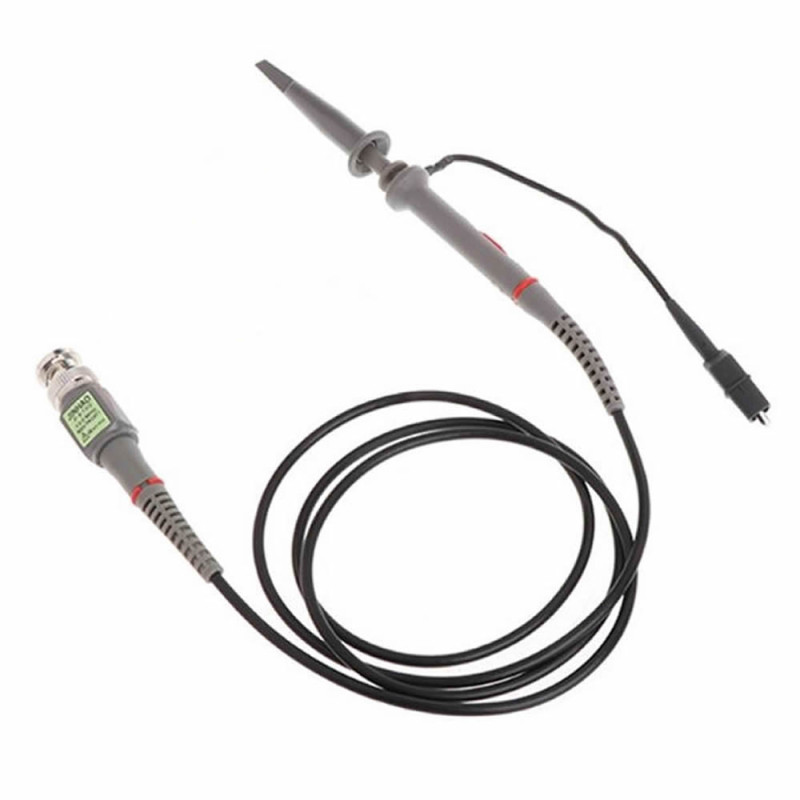

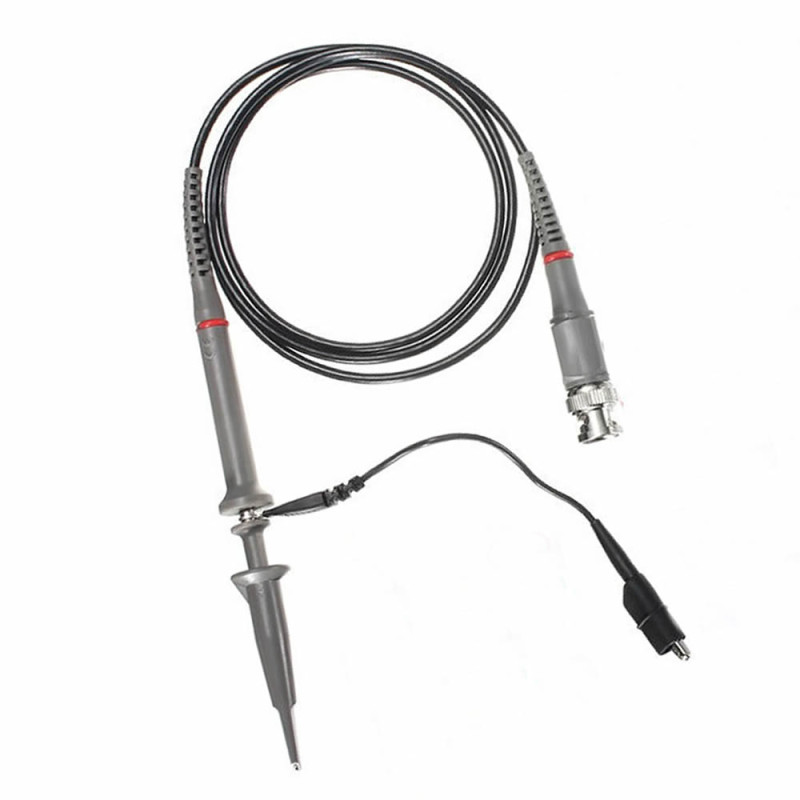

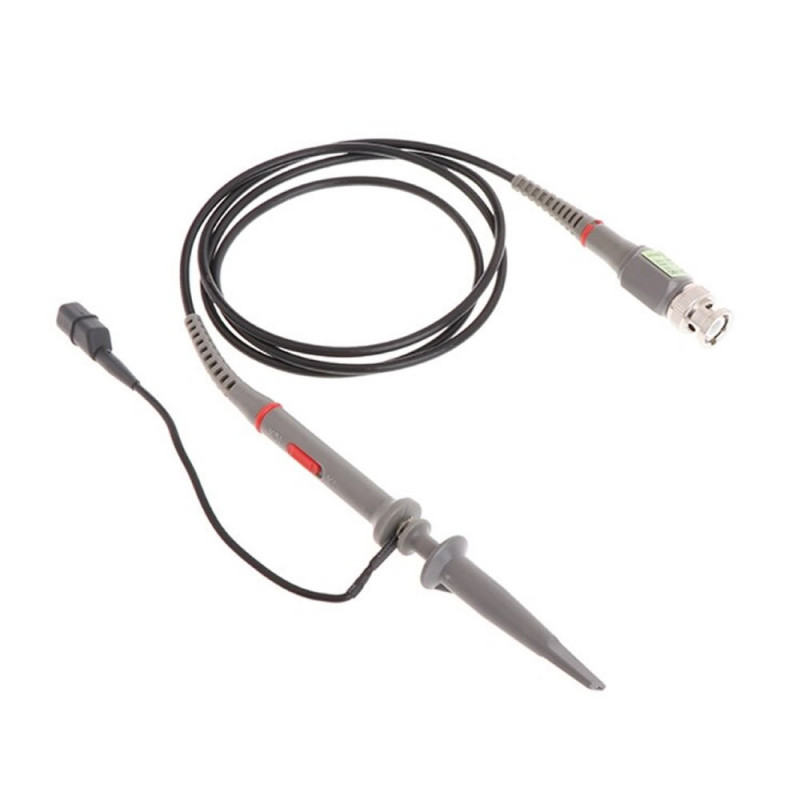

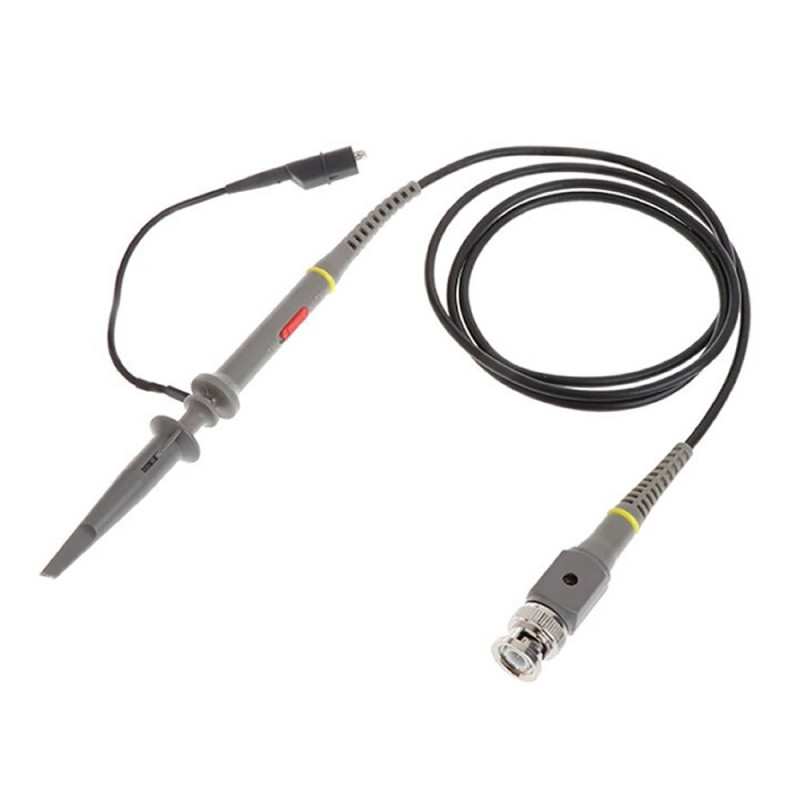

     P6100, BNC girişli osiloskoplarla kullanılan x1 / x10 anahtarlı pasif osiloskop probudur. x10 konumunda DC - 100MHz bant genişliği ve 3.5ns'den kısa yükselme süresi verir; x1 konumunda bant genişliği DC - 6MHz'dir. x10 konumunda en çok 600V, x1 konumunda en çok 200V (DC + AC tepe) ölçülebilir. Prob gövdesi gri, kablo siyahtır; kablonun ucunda osiloskop kanalına takılan BNC erkek konnektör bulunur.

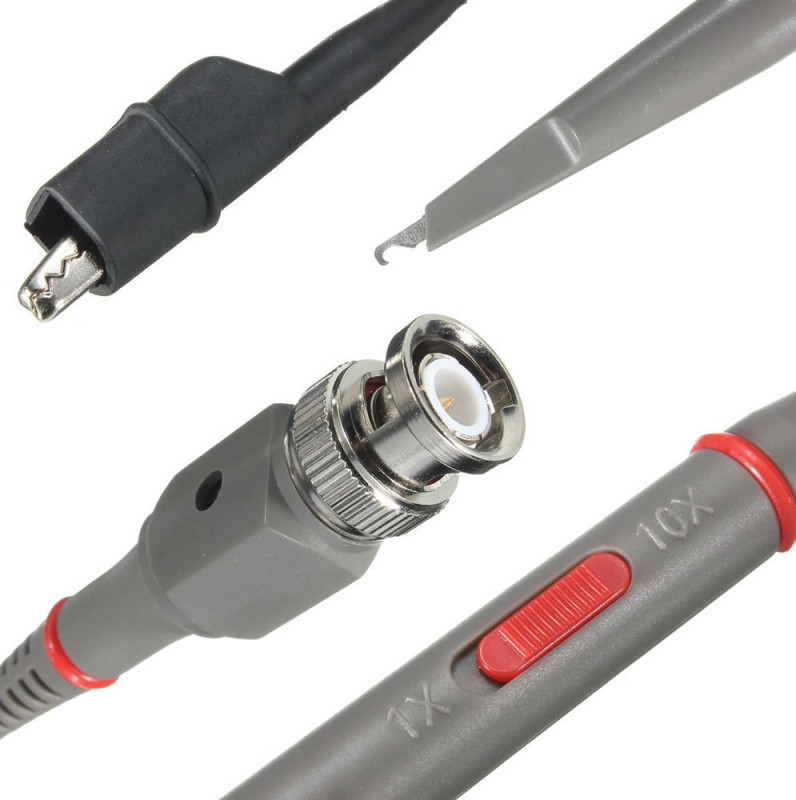

     Gövde üzerindeki sürgülü anahtarla zayıflatma oranı 1:1 ve 10:1 arasında seçilir: küçük ve düşük frekanslı sinyallerde x1, hızlı kenarlı ve yüksek gerilimli sinyallerde x10 kullanılır. Yaklaşık 120mm uzunluğundaki prob gövdesinin ucundaki yaylı kanca başlık pin ve bacaklara takılır; çıkarılabilen krokodil maşalı toprak kablosu devrenin GND noktasına tutturulur. Kanalları ayırt etmek için plastik renk halkaları kullanılabilir.

     Kompanzasyon trimeri 10pF - 30pF giriş kapasitesine sahip osiloskoplara ayarlanır; Rigol, OWON, Hantek, Siglent, FNIRSI gibi 1MΩ BNC girişli osiloskopların çoğuyla uyumludur. Kopan ya da kaybolan probun yerine yedek olarak veya ikinci, üçüncü kanal için ek prob olarak alınabilir.

Öne çıkan özellikler:

     x1 / x10 anahtarlı: Tek prob iki iş görür. x1 konumu küçük sinyalleri zayıflatmadan gösterir; x10 konumu probun yükleme etkisini azaltır, 100MHz'e kadar bant genişliği ve 600V'a kadar ölçüm aralığı verir.

     100MHz bant, 3.5ns yükselme: x10 konumunda DC - 100MHz bant genişliği ve 3.5ns'den kısa yükselme süresiyle PWM, saat ve haberleşme sinyallerinin kenarları net görünür.

     Ayarlanabilir kompanzasyon: Trimer ile 10pF - 30pF giriş kapasiteli osiloskop kanallarına ayarlanır; kare dalga köşeleri düzgün, ölçüm doğru olur.

     Hazır uç ve toprak bağlantısı: Yaylı kanca başlık ölçüm noktasına takılır, krokodil maşalı toprak kablosu GND'ye tutturulur; iki el serbest kalır.

     Standart BNC: BNC erkek konnektör osiloskop kanalına takılıp çevrilerek kilitlenir; 1MΩ girişli osiloskopların çoğuyla kullanılır.

Özellikler:

• Ürün tipi: Pasif osiloskop probu, x1 / x10 anahtarlı
• Model: P6100
• Bant genişliği (x10): DC - 100MHz
• Bant genişliği (x1): DC - 6MHz
• Zayıflatma oranı: 1:1 / 10:1 (gövdedeki anahtarla seçilir)
• Yükselme süresi (x10): 3.5ns'den kısa
• Giriş direnci: x1'de 1MΩ, x10'da 10MΩ (1MΩ girişli osiloskopta) ±%2
• Giriş kapasitesi: x1'de 85pF - 120pF, x10'da 18.5pF - 22.5pF
• Kompanzasyon aralığı: 10pF - 30pF (osiloskop giriş kapasitesi)
• En yüksek çalışma gerilimi: x10'da 600V, x1'de 200V (DC + AC tepe)
• Bağlantı: BNC erkek konnektör
• Uç: Çıkarılabilir yaylı kanca başlık
• Toprak bağlantısı: Çıkarılabilir krokodil maşalı toprak kablosu
• Kanal işaretleme: Plastik renk halkaları
• Uyumluluk: 1MΩ BNC girişli osiloskoplar (Rigol, OWON, Hantek, Siglent, FNIRSI vb.)
• Çalışma sıcaklığı: -10°C - +50°C
• Renk: Gri prob gövdesi, siyah kablo
• Prob gövdesi uzunluğu: yaklaşık 120mm
• Kablo uzunluğu: yaklaşık 1.1m - 1.2m
• Ağırlık: yaklaşık 55gr

Kullanım bilgileri:

• BNC konnektörü osiloskop kanalına takıp çevirerek kilitleyin. Gövdedeki anahtarı x1 ya da x10 konumuna getirin ve osiloskobun kanal menüsünde prob oranını aynı değere (1X / 10X) ayarlayın; aksi halde ekrandaki gerilim değeri 10 kat yanlış görünür.
• İlk kullanımda ve probu başka kanala taktığınızda kompanzasyon yapın: probu x10 konumunda osiloskobun kare dalga kalibrasyon çıkışına (genellikle 1kHz) bağlayın, trimeri küçük tornavidayla kare dalganın köşeleri düz olana kadar çevirin.
• Toprak krokodilini ölçülen devrenin GND noktasına, kanca başlığı ölçüm noktasına takın. Hızlı kenarlı sinyallerde toprak bağlantısını ölçüm noktasına olabildiğince yakın yapın.

Kullanım alanları:

•  Elektronik arıza tespiti, tamir ve teknik servis
•  Anakart, televizyon ve cihaz kartı onarımı
•  SMPS ve güç kaynağı dalga şekli, dalgalanma ölçümü
•  Mikrodenetleyici PWM, saat, UART, I2C ve SPI sinyallerinin incelenmesi
•  Ses yükselteci ve analog devre ölçümleri
•  Otomotiv sensör ve kontrol sinyallerinin izlenmesi
•  Okul, üniversite ve Ar-Ge laboratuvarları
•  Motor sürücü ve inverter kontrol kartı sinyalleri
•  Kopan ya da kaybolan osiloskop probunun yerine yedek prob
•  Çok kanallı osiloskoplarda ek kanal probu

Dikkat edilmesi gerekenler:

•  x1 konumunda bant genişliği yalnız DC - 6MHz'dir. Yüksek frekanslı ve hızlı kenarlı sinyalleri x10 konumunda ölçün.
•  Gerilim sınırını aşmayın: x10'da en çok 600V, x1'de en çok 200V (DC + AC tepe). 200V'u aşan gerilimlerde x10 konumunu kullanın; şebeke ölçümünde aşağıdaki toprak uyarısına uyun.
•  Şebekeden topraklı fişle beslenen osiloskoplarda probun toprak klipsi osiloskop üzerinden şebeke toprağına bağlıdır. Toprak klipsini şebeke fazına ya da topraklı olmayan bir potansiyele (izolasyonsuz SMPS primer tarafı gibi) bağlamak kısa devre yapar; prob, osiloskop ve devre zarar görür. Bu tür ölçümde izolasyon trafosu ya da diferansiyel prob kullanın.
•  Kompanzasyon yapılmamış prob kare dalgada aşma ya da yuvarlanma gösterir ve genliği yanlış ölçer. Her yeni osiloskop ve kanal için kompanzasyonu tekrarlayın.

Paket içeriği:

•  1 Adet P6100 Osiloskop Probu 100MHz x1 x10
•  1 Adet yaylı kanca başlık ( Birleştirilmiş )
•  1 Adet krokodil maşalı toprak kablosu ( Birleştirilmiş )
•  Not: Osiloskop pakete dahil değildir.
