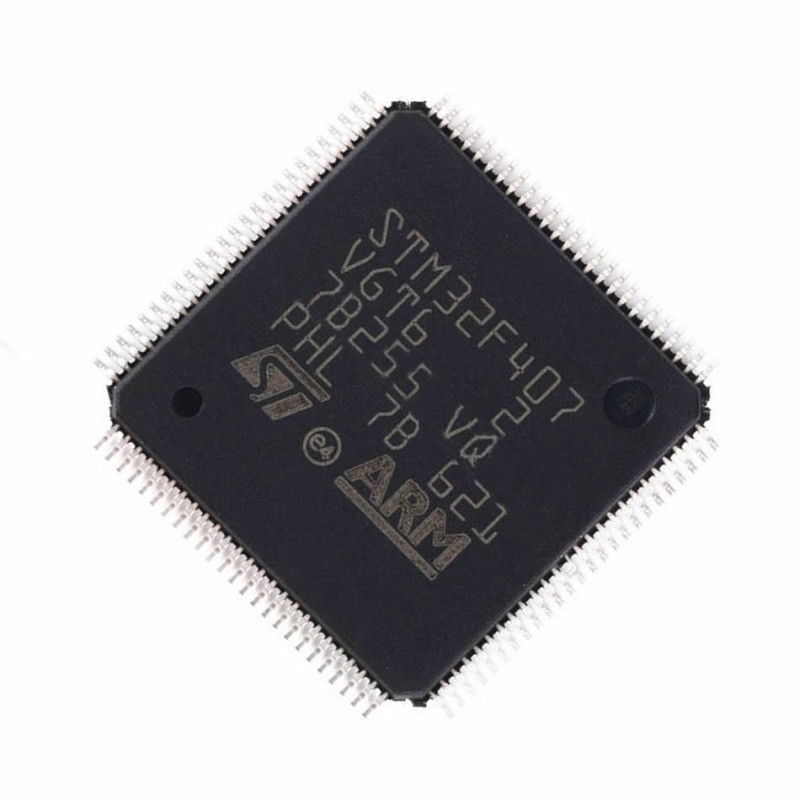

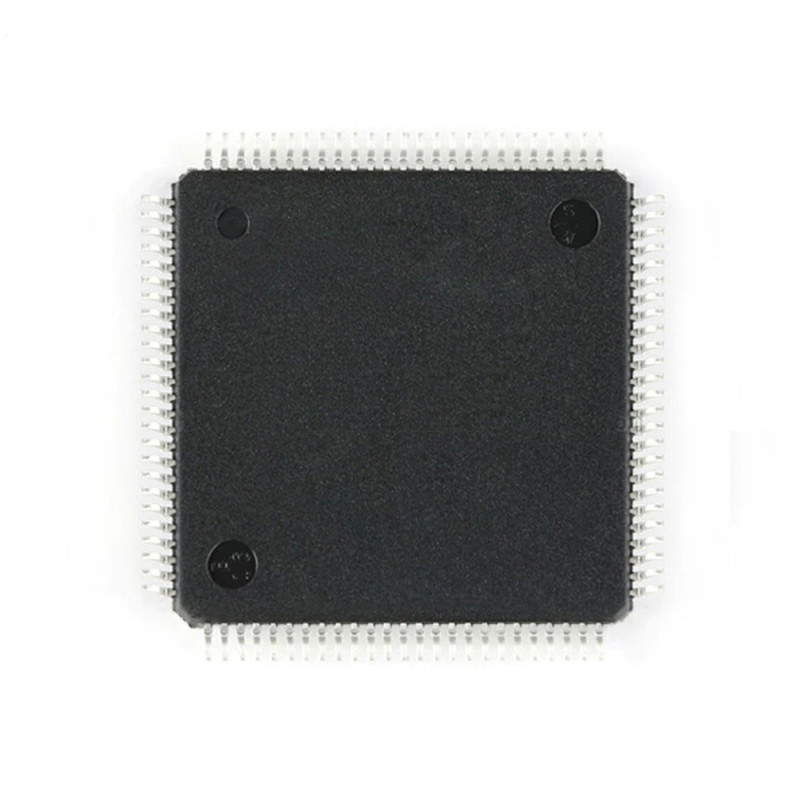

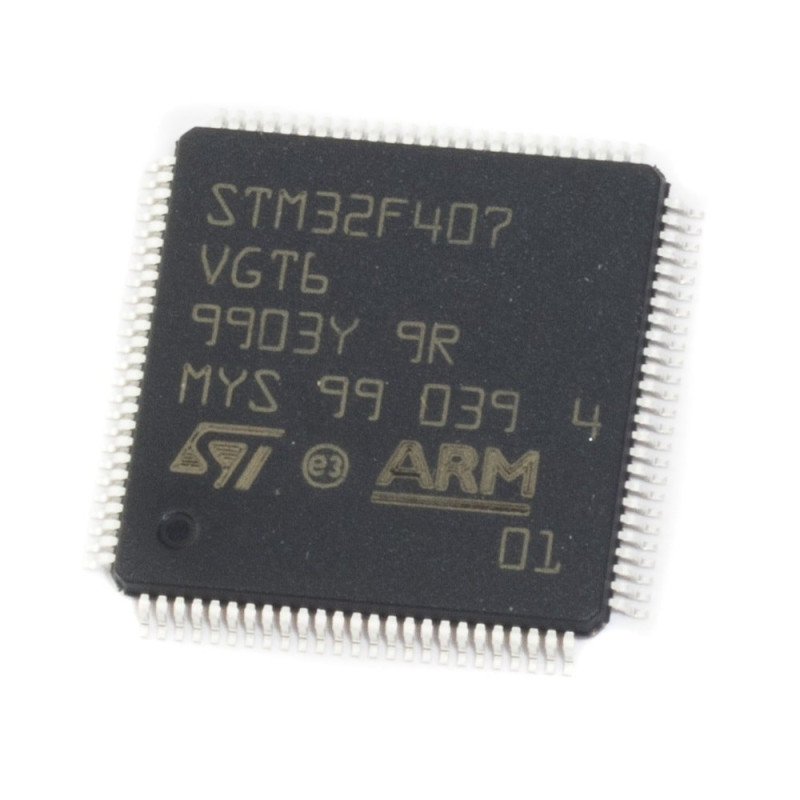

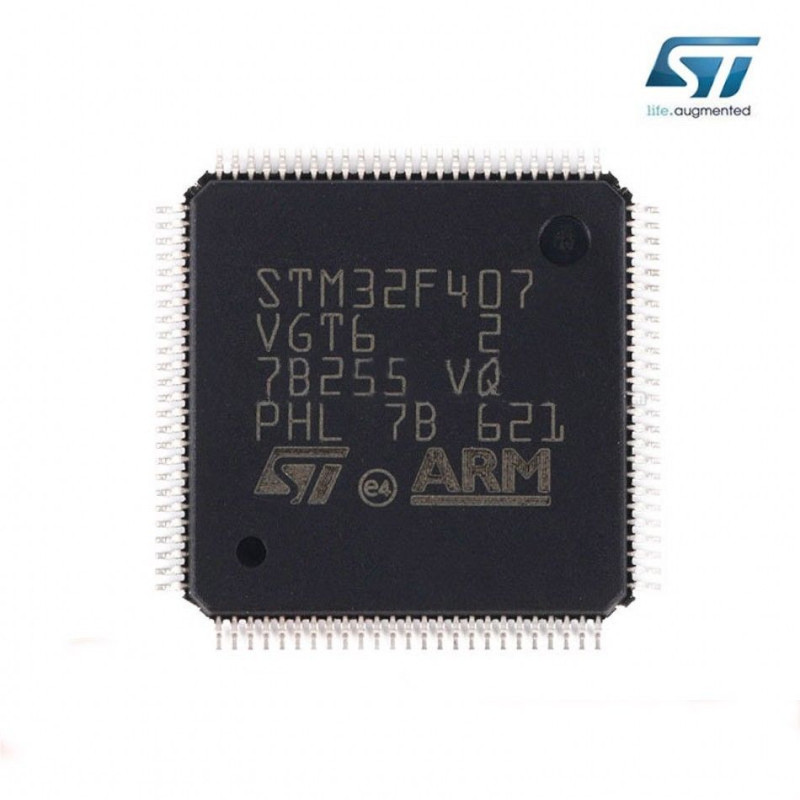

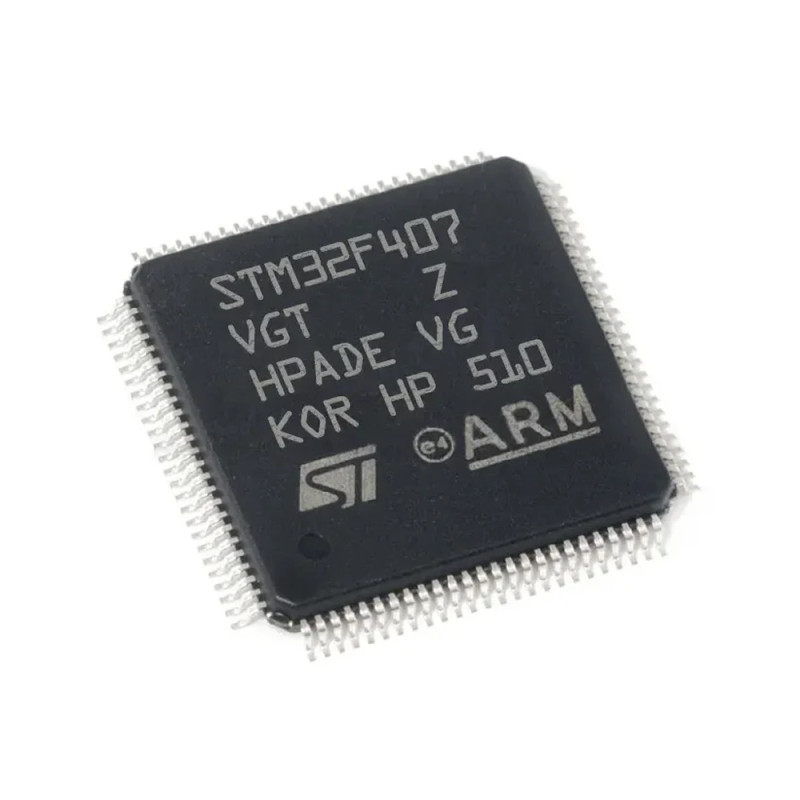

STM32F407VGT6

STM32F407VGT6 Mikrodenetleyici Lqfp100

Dsp Fpu Arm Cortex-M4 32 Bit Mcu 1Mbyte Flash 168Mhz Cpu Art Accelerator Ethernet Usb Can

      STM32F405xx ve STM32F407xx ailesi, 168MHz'e kadar frekansta çalışan yüksek performanslı ARM®Cortex™-M4 32-bit RISC çekirdeğine dayanmaktadır. Cortex-M4 çekirdeği, tüm ARM tek duyarlıklı veri işleme komutlarını ve veri tiplerini destekleyen tek duyarlıklı bir kayan nokta birimi (FPU) içerir. Ayrıca tam bir DSP komut seti ve uygulama güvenliğini artıran bir bellek koruma birimi (MPU) uygular. FPU'lu Cortex-M4 çekirdeği bu belge boyunca Cortex-M4F olarak anılacaktır.

      STM32F405xx ve STM32F407xx ailesi; yüksek hızlı gömülü bellekler (1Mbyte'a kadar Flash bellek, 192Kbyte'a kadar SRAM), 4Kbyte'a kadar yedek SRAM ve iki APB veri yoluna, üç AHB veri yoluna ve 32-bit çoklu AHB veri yolu matrisine bağlı geniş bir gelişmiş I/O ve çevre birimi yelpazesi içerir.

      Tüm cihazlar üç adet 12-bit ADC, iki DAC, düşük güçlü bir RTC, motor kontrolü için iki PWM zamanlayıcı dahil on iki genel amaçlı 16-bit zamanlayıcı, iki genel amaçlı 32-bit zamanlayıcı sunar. gerçek bir rastgele sayı üreteci (RNG). Ayrıca standart ve gelişmiş haberleşme arayüzlerine sahiptirler.

Temel Özellikler

•     Çekirdek: FPU'lu ARM 32-bit Cortex-M4 CPU
•     Flash bellekten 0 bekleme durumlu çalıştırmaya izin veren uyarlanabilir gerçek zamanlı hızlandırıcı (ART Accelerator)
•     168MHz'e kadar frekans
•     Bellek koruma birimi
•     210 DMIPS/1.25 DMIPS/MHz (Dhrystone 2.1)
•     DSP komutları
•     1Mbyte'a kadar Flash bellek
•     64Kbyte CCM (çekirdeğe bağlı bellek) veri RAM'i dahil 192+4Kbyte'a kadar SRAM
•     Compact Flash, SRAM, PSRAM, NOR ve NAND bellekleri destekleyen esnek statik bellek denetleyicisi
•     LCD paralel arayüz, 8080/6800 modları
•     Saat, reset ve besleme yönetimi
•     1.8V ile 3.6V arası uygulama beslemesi ve I/O'lar
•     POR, PDR, PVD ve BOR
•     4 ile 26MHz arası kristal osilatör
•     Dahili 16MHz fabrika ayarlı RC (1% doğruluk)
•     Kalibrasyonlu, RTC için 32kHz osilatör
•     Kalibrasyonlu dahili 32kHz RC
•     Sleep, Stop ve Standby modları
•     RTC için VBAT beslemesi, 20x32 bit yedek register + isteğe bağlı 4KB yedek SRAM
•     3x12-bit, 2.4MSPS A/D dönüştürücüler: 24 kanala kadar ve üçlü serpiştirilmiş modda 7.2MSPS
•     2x12-bit D/A dönüştürücüler
•     Genel amaçlı DMA: FIFO'lu ve burst destekli 16 akışlı DMA denetleyicisi
•     17 adede kadar zamanlayıcı: 168MHz'e kadar on iki adede kadar 16-bit ve iki adet 32-bit zamanlayıcı, her biri 4 adede kadar IC/OC/PWM veya darbe sayıcı ve kuadratür (artımlı) enkoder girişi ile
•     Hata ayıklama modu
•     Seri kablo hata ayıklama (SWD) & JTAG arayüzleri
•     Cortex-M4 Embedded Trace Macrocell
•     Kesme özellikli 140 adede kadar I/O portu
•     84MHz'e kadar 136 adede kadar hızlı I/O
•     138 adede kadar 5V toleranslı I/O
•     15 adede kadar haberleşme arayüzü
•     3 adede kadar I2C arayüzü (SMBus/PMBus)
•     4 adede kadar USART/2 UART (10.5Mbit/s, ISO 7816 arayüzü, LIN, IrDA, modem kontrolü)
•     3 adede kadar SPI (42Mbits/s), 2 tanesi dahili ses PLL'i veya harici saat ile ses sınıfı doğruluğu sağlamak için çoklanmış tam çift yönlü I2S ile
•     2 adet CAN arayüzü (2.0B Active)
•     SDIO arayüzü
•     Gelişmiş bağlantı
•     Çip üstü PHY'li USB 2.0 full-speed aygıt/host/OTG denetleyicisi
•     Özel DMA, çip üstü full-speed PHY ve ULPI ile USB 2.0 high-speed/full-speed aygıt/host/OTG denetleyicisi
•     Özel DMA'lı 10/100 Ethernet MAC: IEEE 1588v2 donanımını, MII/RMII'yi destekler
•     54Mbytes/s'e kadar 8 ile 14-bit arası paralel kamera arayüzü
•     Gerçek rastgele sayı üreteci
•     CRC hesaplama birimi
•     96-bit benzersiz kimlik
•     RTC: saniye altı doğruluk, donanımsal takvim

• Çekirdek işlemci:   ARM Cortex-M4
• Çekirdek boyutu:  32-Bit
• Hız:  168MHz
• Bağlantı:   CAN, DCMI, EBI/EMI, Ethernet, I²C, IrDA, LIN, SPI, UART/USART, USB OTG
• Çevre birimleri:    Brown-out Detect/Reset, DMA, I²S, LCD, POR, PWM, WDT
• I/O sayısı:  82
• Program bellek boyutu:  1MB (1M x 8)
• Program bellek tipi:   FLASH
• EEPROM boyutu:   -
• RAM boyutu:  192K x 8
• Gerilim - Besleme (Vcc/Vdd):   DC  1.8V / 3.6V
• Veri dönüştürücüler:   A/D 16x12b, D/A 2x12b
• Osilatör tipi:   Dahili
• Çalışma sıcaklığı:   -40C / 85C

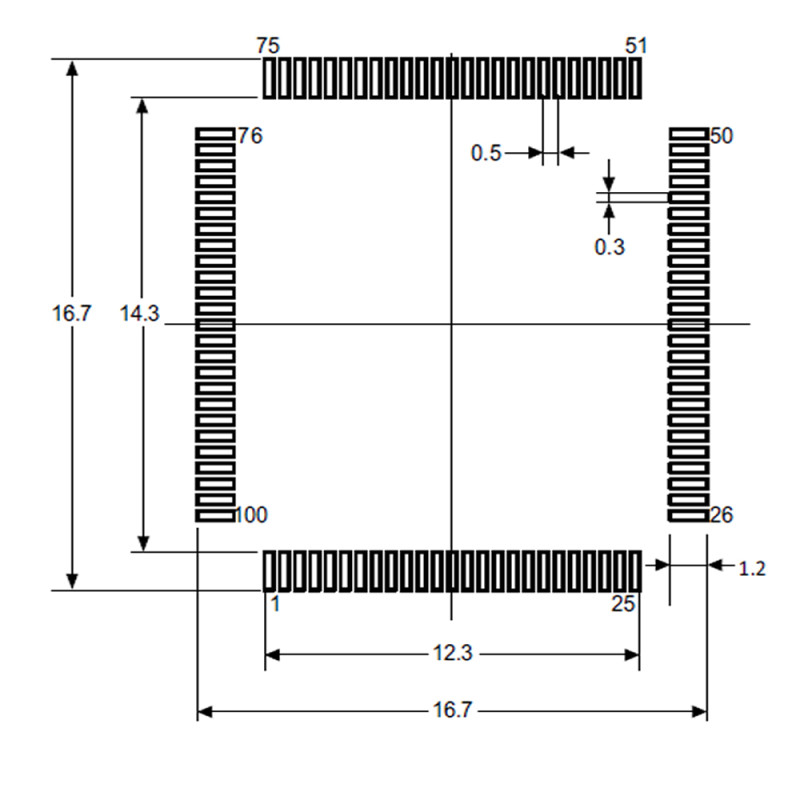

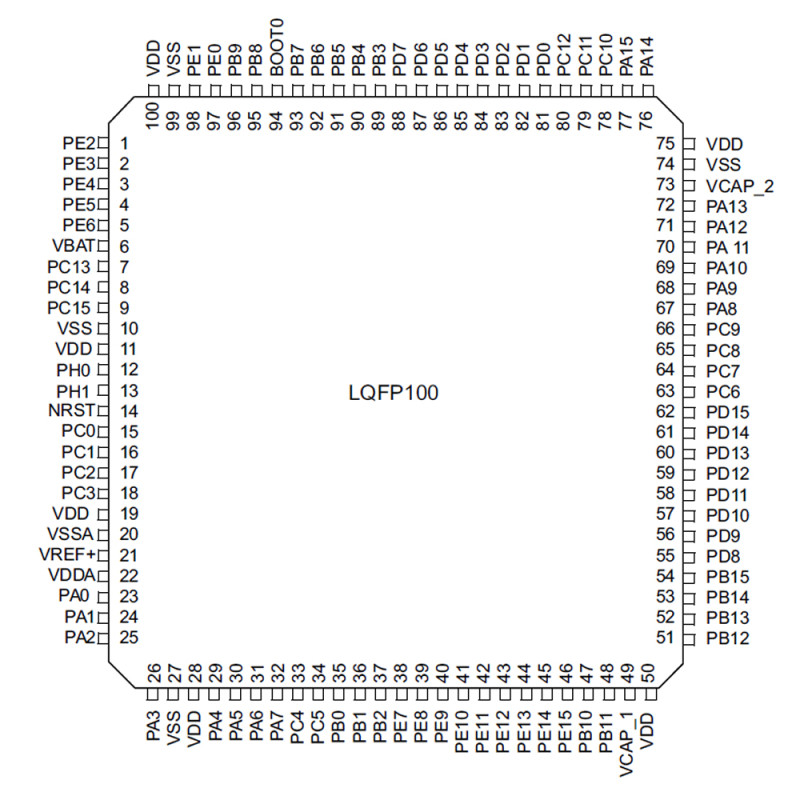

• Paket / Kılıf:   100-LQFP

Paket içeriği:

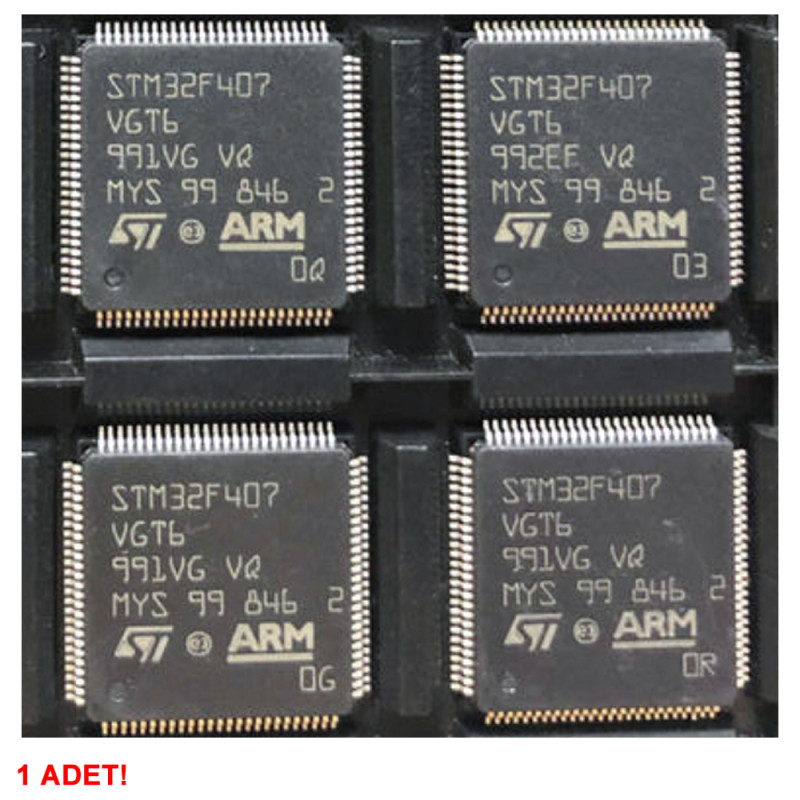

•    1 Adet STM32F407VGT6

.
