XH-M203 Otomatik Su Seviye Kontrolörü

XH-M203 Tam Otomatik Su Seviye Kontrol Kartı

AC/DC 12V Su Pompa Şamandıra Röle Kontrol

Ürün yanında sensör çıkmaz. Mutlaka mağazamızdan 2 adet seviye sensörü almanızı öneriyoruz. Uyarı: Ürün kullanımında oluşacak hata ve sorumluluk ürünü alıp kurulumu yapan kişilere aittir. Hatalı kullanım ya da kurulum sonunda deponun taşması gibi durumlarda zarar görebilirsiniz.

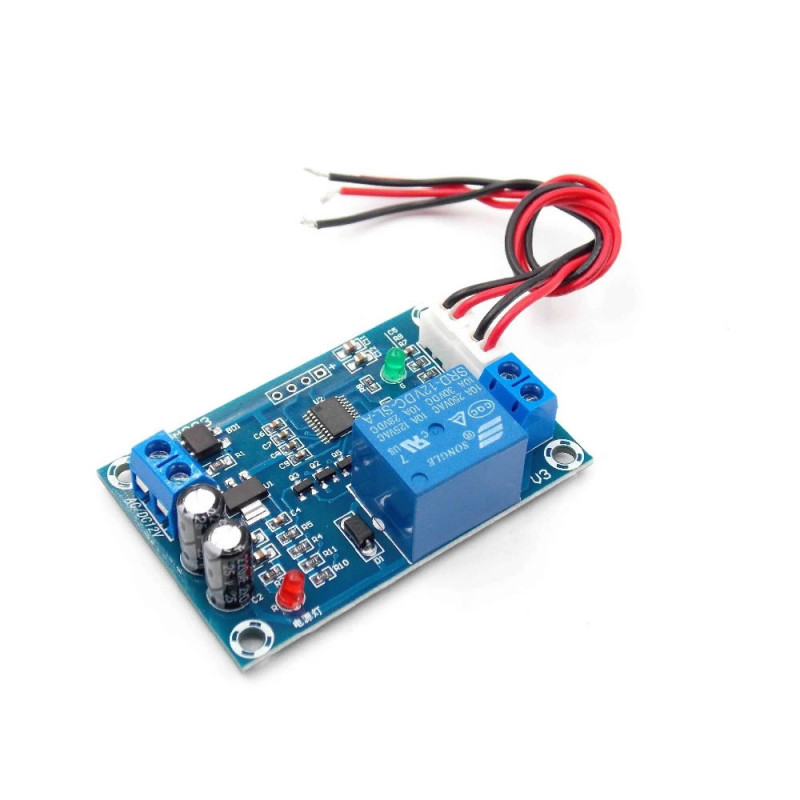

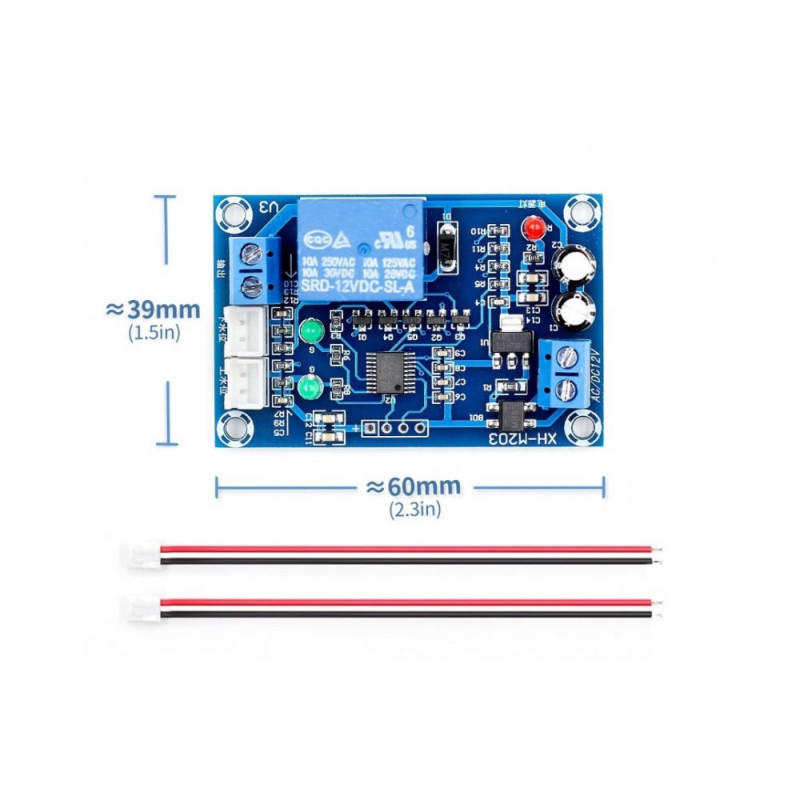

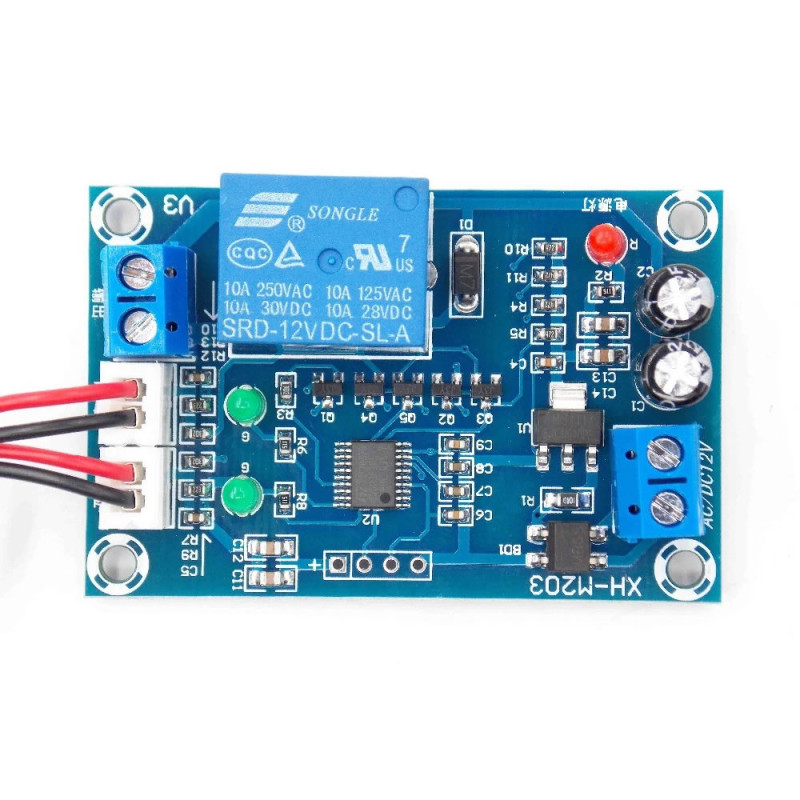

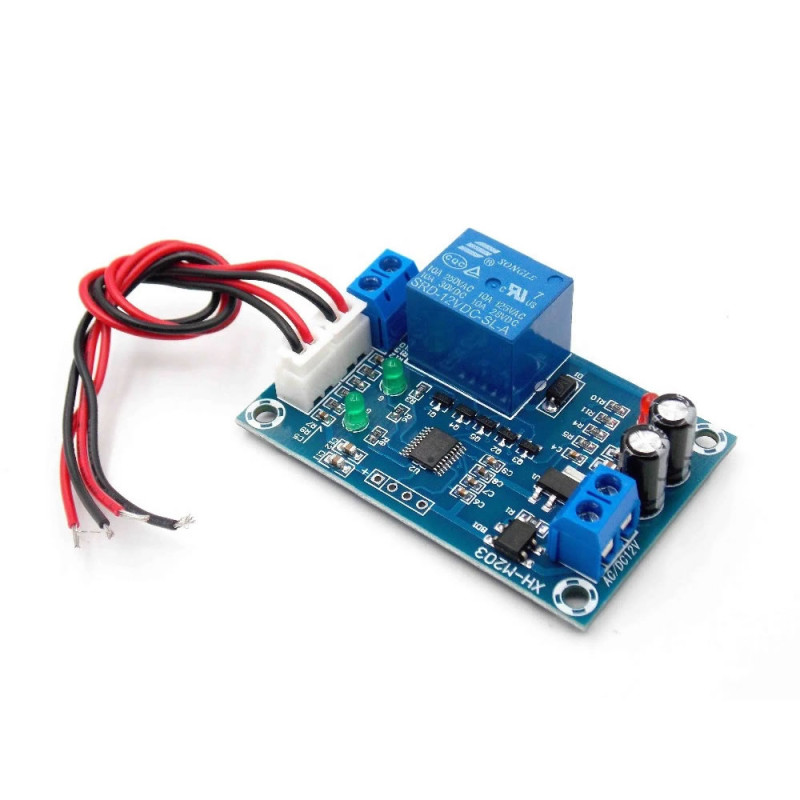

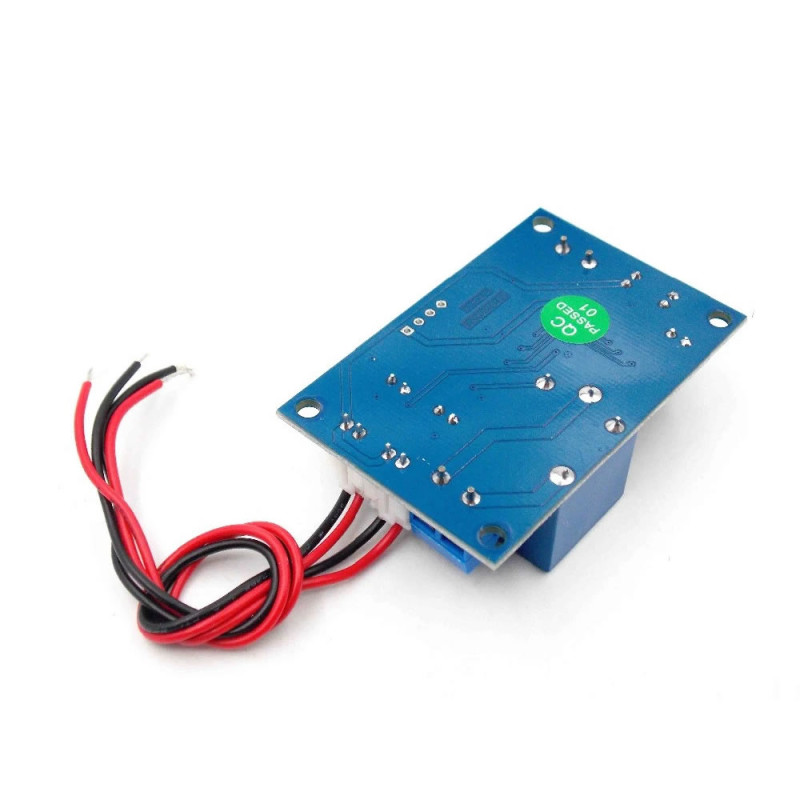

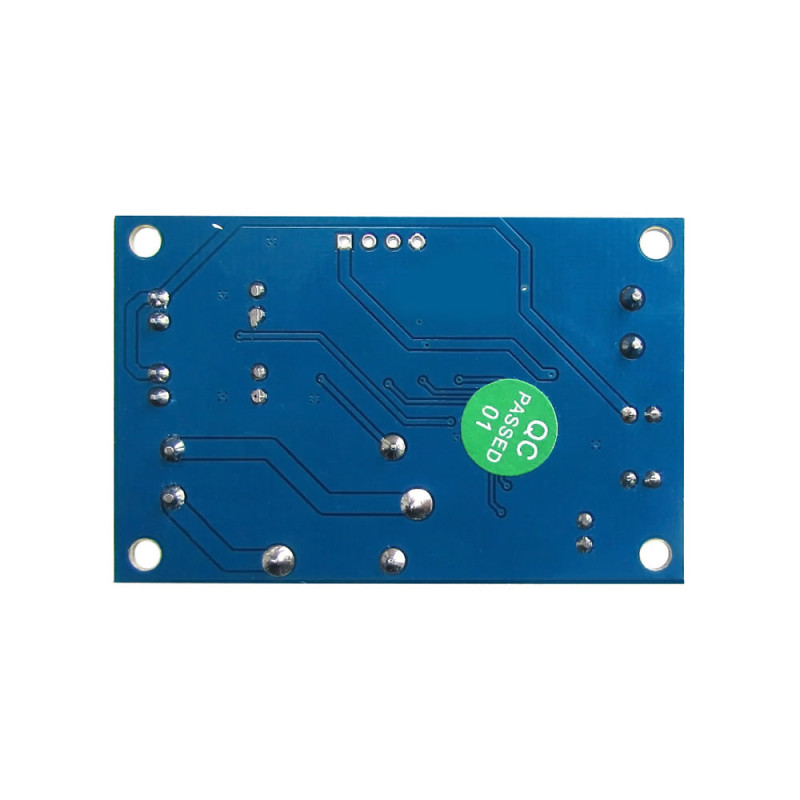

     XH-M203, su deposunu otomatik dolduran röleli seviye kontrol kartıdır. AC ya da DC 12V ile beslenir; üzerindeki SRD-12VDC-SL-A röle (kontak değeri 10A 250VAC / 10A 30VDC) ile su pompasını ya da solenoid vanayı açıp kapatır. Kartta alt seviye ve üst seviye için 2 ayrı sensör girişi, besleme ve röle çıkışı için vidalı klemensler, kırmızı besleme LED'i ve 2 yeşil durum LED'i bulunur. Yaklaşık 60mm x 39mm ölçüsündeki kart 4 köşesindeki M3 vida delikleriyle sabitlenir.

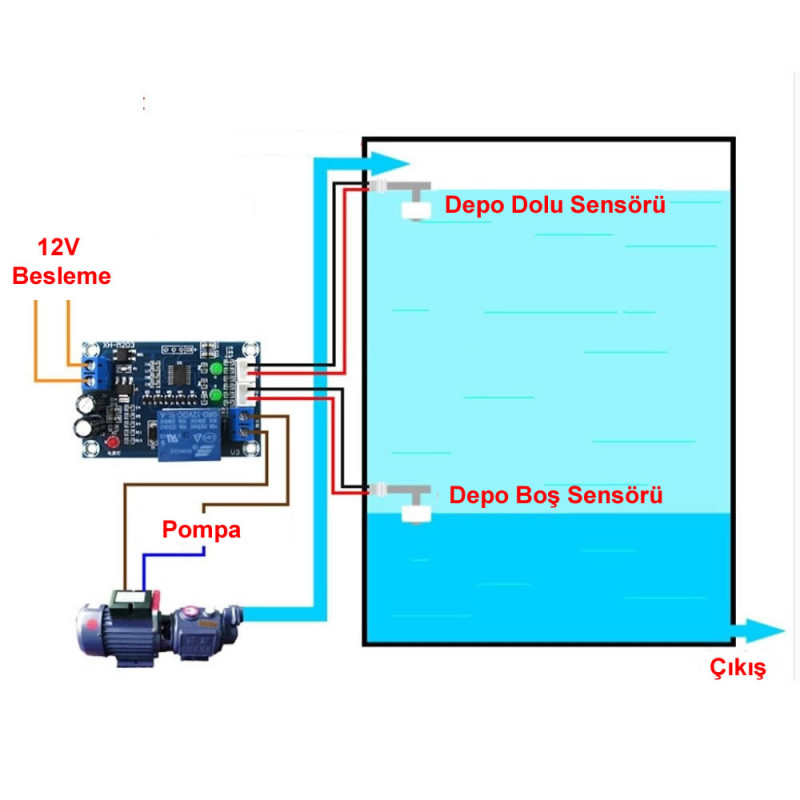

     Ürün tek başına çalışmaz; sensörlerden gelen bilgiye göre deponun dolumunu yapar. Sensörlerden biri deponun su seviyesinin az sayıldığı yüksekliğe, diğeri dolu sayıldığı yüksekliğe monte edilir. Su seviyesi alt seviye sensörünün altına indiğinde kart röleyi çeker ve pompa çalışır. Pompa, su üst seviye sensörüne ulaşana kadar çalışmaya devam eder; depo dolduğunda üst sensörden gelen bilgiyle pompa kapanır. Kart, su tekrar alt seviyeye inene kadar bekler ve depoyu yeniden doldurur. Böylece pompa küçük seviye değişimlerinde sık sık açılıp kapanmaz.

Öne çıkan özellikler:

     Tam otomatik depo doldurma: Alt seviyede pompayı açar, üst seviyede kapatır; iki seviye arasında bekler. Kurulumdan sonra ayar ya da düğme gerekmez.

     AC ve DC 12V besleme: Besleme klemensi AC/DC12V olarak işaretlidir; 12V adaptör, akü ya da 12V AC trafo çıkışı ile çalışır.

     10A röle çıkışı: SRD-12VDC-SL-A röle üzerinde 10A 250VAC / 10A 30VDC kontak değeri yazılıdır; küçük pompalar ve solenoid vanalar doğrudan, güçlü pompalar kontaktör ile sürülür.

     Ayrı alt ve üst seviye girişi: 2 sensör 2 pinli soketlere takılır; sensörlerin yüksekliği değiştirilerek pompanın açılacağı ve kapanacağı seviye depoya göre ayarlanır.

     LED göstergeler: Kırmızı LED beslemeyi, 2 yeşil LED kartın durumunu gösterir; kurulum sırasında çalışma kolayca izlenir.

Özellikler:

• Ürün tipi: Tam otomatik su deposu doldurma (seviye) kontrol kartı
• Model: XH-M203
• Çalışma gerilimi: AC / DC 12V
• Kontrol: tam otomatik; alt seviyede pompayı açar, üst seviyede kapatır
• Çıkış tipi: röle kontak çıkışı, normalde açık (NO)
• Röle: SRD-12VDC-SL-A
• Röle kontak değeri: 10A 250VAC / 10A 30VDC (röle üzerindeki değer)
• Pompa gücü: 1500W üstünde mutlaka ara kontaktör kullanılmalıdır
• Sensör girişi: 2 adet (alt seviye ve üst seviye), 2 pinli soket
• Uygun sensör: 2 adet normalde açık (NO) kontaklı şamandıralı seviye sensörü
• Besleme bağlantısı: 2'li vidalı klemens (AC/DC12V)
• Çıkış bağlantısı: 2'li vidalı klemens
• Göstergeler: kırmızı besleme LED'i, 2 yeşil durum LED'i
• Kurulum: kolay kurulum, basit kullanım; ayar gerektirmez
• Montaj: 4 adet M3 vida deliği
• Renk: Mavi
• Ölçüler: yaklaşık 60mm x 39mm x 18mm
• Ağırlık: 26gr

Kullanım bilgileri:

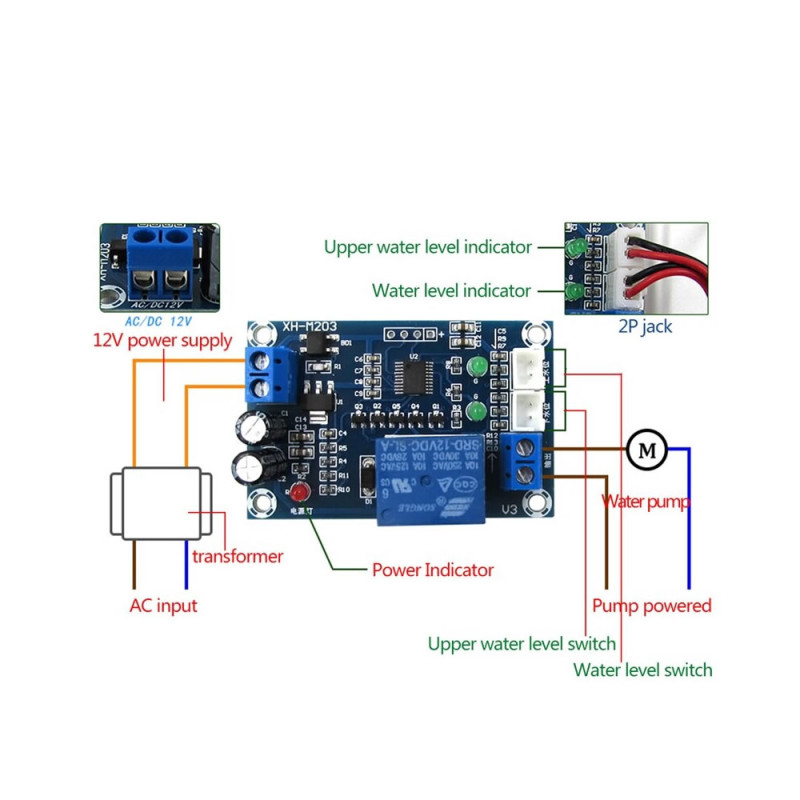

• 12V beslemeyi AC/DC12V klemensine bağlayın. Pompanın besleme hattını röle çıkış klemensinden geçirin; röle, pompa hattını bir anahtar gibi açıp kapatır.
• Alt seviye sensörünü deponun su seviyesinin az olduğunu düşündüğünüz yere, üst seviye sensörünü deponun dolu sayılacağı uygun yüksekliğe monte edin ve kablolarını kart üzerindeki alt ve üst seviye soketlerine takın.
• İlk çalıştırmada depoyu izleyin: pompanın alt seviyede çalıştığını ve üst seviyede durduğunu kontrol edin, gerekirse sensörlerin yüksekliğini değiştirin.
• Çalışmayı aşağıdaki videoda 7. dakikadan itibaren izleyebilirsiniz.

Kullanım alanları:

•  Çatı ve bina su deposu doldurma
•  Sarnıç ve yağmur suyu deposu
•  Hidrofor besleme deposu
•  Akvaryum su tamamlama
•  Sera ve damla sulama deposu
•  Sulama ve bahçe su tankı
•  Hayvan suluğu ve çiftlik su deposu
•  Süs havuzu ve şelale su tamamlama
•  Karavan ve tekne su tankı (12V)
•  Sıvı tankı doldurma düzenekleri

Dikkat edilmesi gerekenler:

•  Ürün tek başına çalışmaz; 2 adet seviye sensörü ayrıca alınmalıdır. Sensörler pakete dahil değildir.
•  Pompa çok yüksek güç çeken bir ürünse araya ayrıca bir kontaktör koymanız şarttır. Bu ürün üzerindeki röle 1500W üstündeki yüklerde arızalanacaktır.
•  220V pompa bağlantısını yetkili bir elektrikçiye yaptırın; kartı sudan ve nemden korunan bir kutuya yerleştirin.
•  Hatalı kurulum deponun taşmasına ya da pompanın susuz çalışmasına yol açabilir. Kurulumdan sonra birkaç dolum boyunca çalışmayı kontrol edin.
•  Sensörler normalde açık (NO) kontaklı olmalıdır; normalde kapalı (NC) ya da ters takılmış şamandıra pompayı ters çalıştırır.

Paket içeriği:

•  1 Adet XH-M203 Su Seviye Kontrolörü
•  Not: Seviye sensörleri, pompa ve 12V adaptör pakete dahil değildir.
