Smd Lehim Öğrenme Seti 77 Parça

Smd Lehim Öğrenme Seti 77 Parça

Smt Elektronik Eğitim Kiti Deney Pratikleme Kartı Qfp44 Sop16 0402 0603 0805 Direnç Melf Diyot Sot23 Transistör

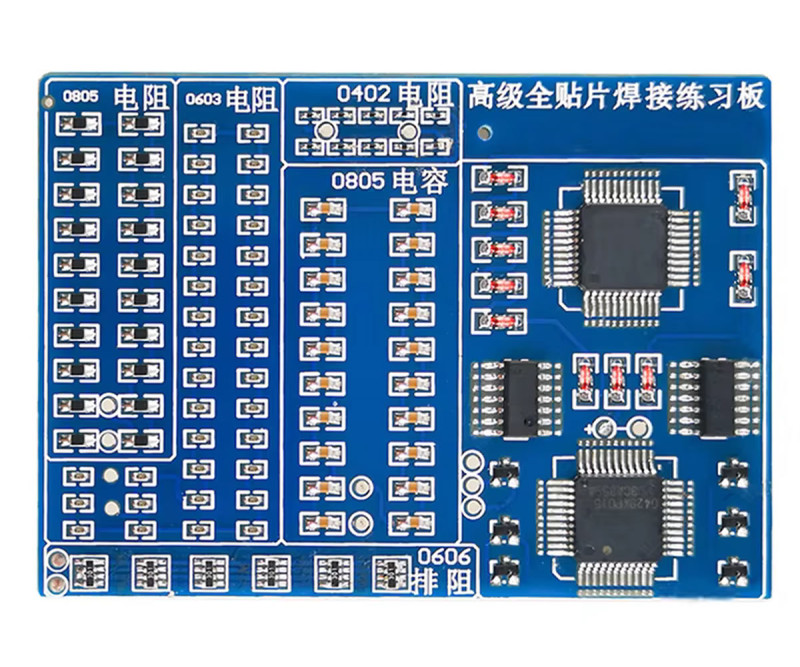

     77 parça smd lehimleme öğrenme setidir. Bu elektronik lehimleme kiti, lehimleme becerilerini geliştirmek isteyenler için başlangıç ​​düzeyindeki bir öğretim kitidir. Kaliteli pcb ile gelmektedir. Yüksek kuvvet ve yüksek ısı uygulanmadığı sürece defalarca malzemeler sökülüp tekrar lehimlenebilir. 2 Adet Qfn44 entegre takılabilecek alan bulunmaktadır. 0402, 0603, 0805 ve sıra dirençlere uygun padler bulunur. Melf diyot sot23 transistörler lehimlenebilir.

     Lehimleme işlemi fiziksel değişime sebep olur ve ürünün iadesini engeller. Ürünün amacı elektronik malzemelerin tanınması ve lehimlemenin nasıl yapıldığının öğrenilmesidir.

     Lehimlemeye en düşük profilli yani en küçük malzemeler ile başlanır. Daha sonra yavaş yavaş daha büyük malzemelerin lehimlenmesine geçilmesi gerekir. Kaliteli ve ihtiyaç duyulacak gücü / ısıyı verebilen lehimleme ekipmanına sahip olunması yeterlidir. Gerekenden daha yüksek ısı her pcbye zarar verir. Lehimleme için gereken miktarda ısı aktarılması yeterlidir. Geniş toprak yüzeylerin ısı ihtiyacı yüksektir. Havyanız bu ısıyı aktaramıyor ise, havyanın ucuna güç uygulayarak lehimleme işlemi yapamazsınız. Kuvvet uygulamak sadece havyanın ucuna ve pcbye zarar verir. Kuvvet uygulama inancı çok yaygın yanlış davranıştır. Yeterince ısı aktarılıyorsa lehimleme işlemi 1-2 saniyeden uzun sürmez.

Özellikler:

•    Smd lehim öğrenme seti 77 parça

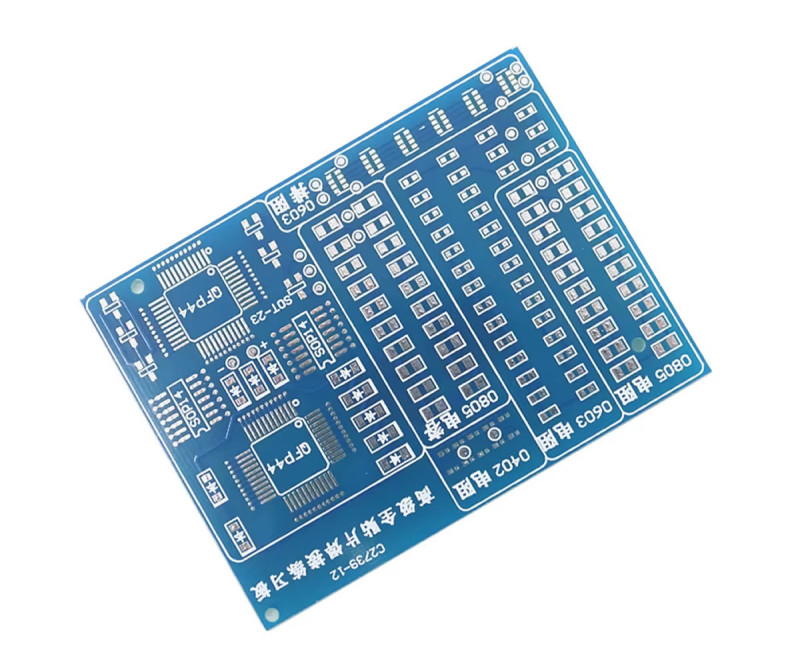

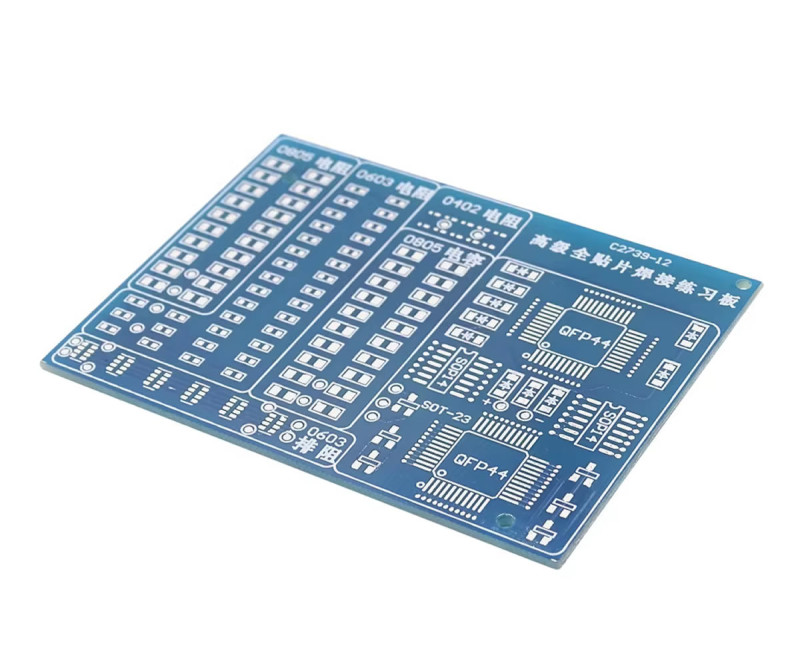

•    Tekrar kullanılabilir kaliteli pcb
•    77 parça elektronik smd malzeme
•    Direnç:  0402, 0603, 0805 ve sıra direnç
•    Entegre  Sop16 ve Qfn44
•    Transistör:  Sot-23
•    Diyot: Melf
•    Pcb rengi: Mavi
•    Çalışma sıcaklığı:  -20C  / 85C

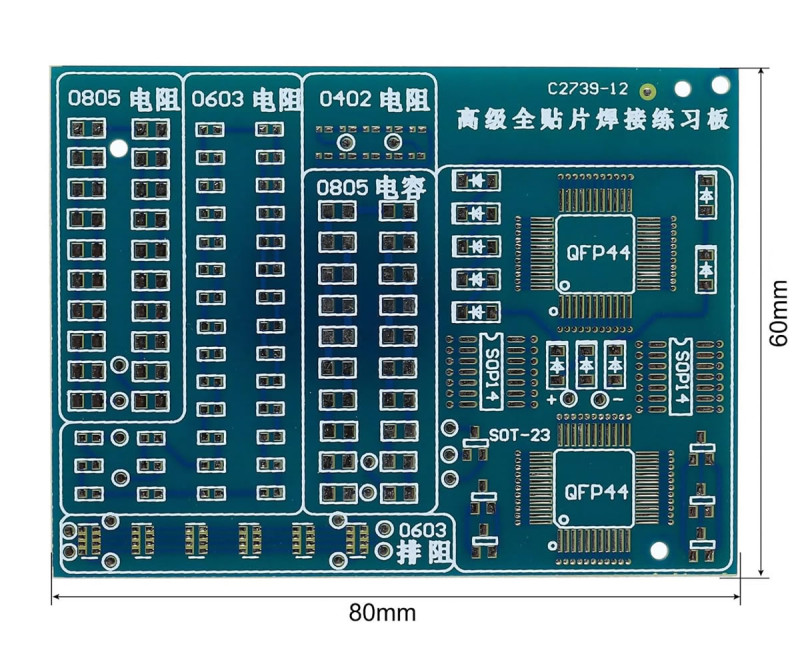

•    Boyutlar: 60mm x 80mm
•    Ağırlık:    18gr

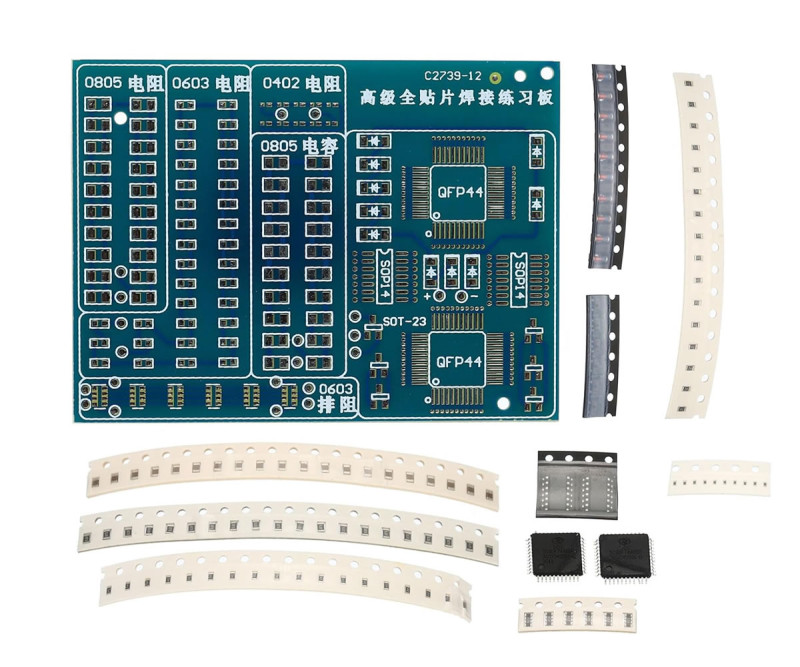

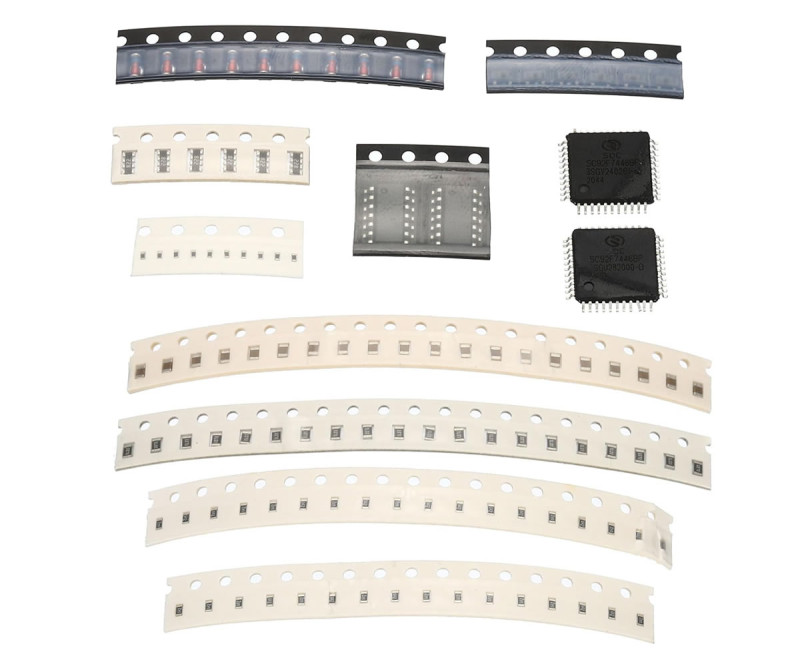

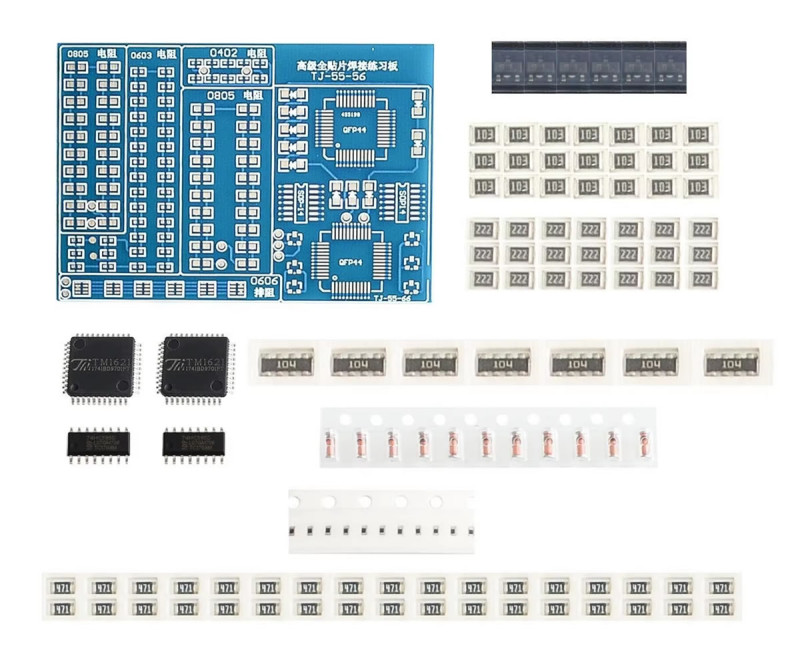

Paket içeriği :

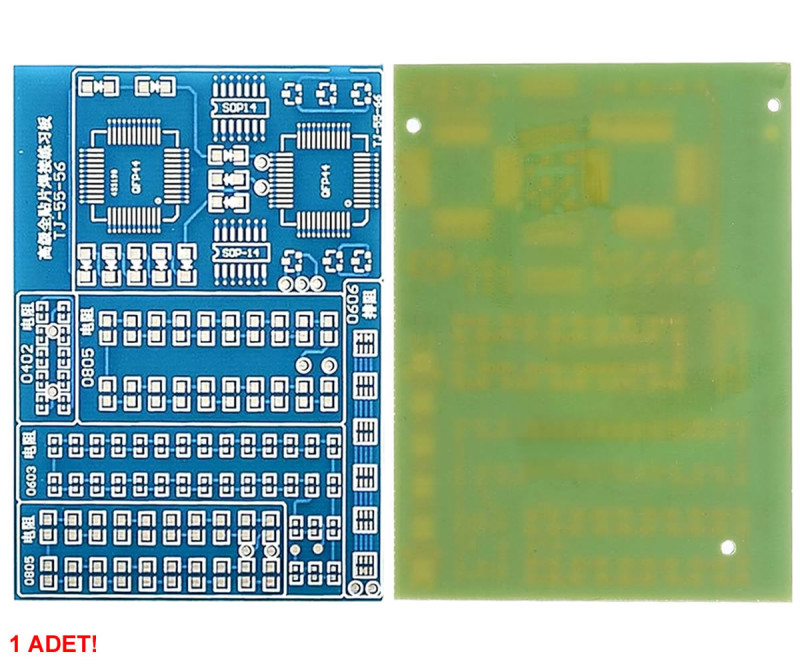

•      1 Adet boş pcb
•      2 Adet qfp44 entegre
•      2 Adet sop16 entegre ( 0.127mm pin pitch )
•    10 Adet  0402 smd direnç
•    20 Adet  0603 smd direnç
•    20 Adet  0805 smd direnç
•    10 Adet  melf diyot
•      6 Adet  sot-23 transistor
•      6 Adet 1206 sıra direnç

.
